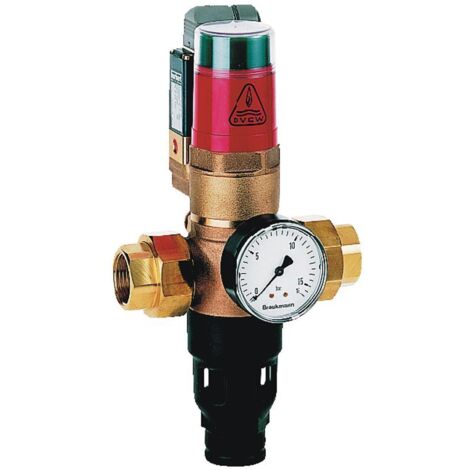

Resideo Rohrtrenner R295SA EA2, mit Magnetventil, Rotguss B, 1"

Resideo Rohrtrenner R295SA EA2, mit Magnetventil, Rotguss B, 1"

Der Resideo Rohrtrenner R295SA EA2 mit Magnetventil und einem Gehäuse aus Rotguss (Bronze Rg 5) ist eine durchflussgesteuerte Sicherungsarmatur. Er wird gemäß EN 1717 eingesetzt, um das Rückdrücken, Rückfließen und Rücksaugen von Nichttrinkwasser in das öffentliche Versorgungsnetz zu verhindern. Dieser Rohrtrenner ist für Flüssigkeitskategorie 4 geeignet und eine wartungspflichtige Armatur nach DIN EN 806-5.

Wie schützt der Rohrtrenner R295SA das Trinkwassernetz?

Der Resideo Rohrtrenner R295SA dient als Rückflusssicherung der Schutzklasse GB und schützt das Trinkwassernetz zuverlässig vor Verunreinigungen. Er verhindert effektiv, dass verunreinigtes Wasser in die öffentliche Versorgung zurückfließt. Dies wird durch die Trennstellung im Ruhezustand und die durchflussgesteuerte Funktion sichergestellt. Die Armatur ist für den Einsatz mit Trinkwasser und Kaltwasser ausgelegt und entspricht den Anforderungen der Flüssigkeitskategorie 4 nach DIN EN 1717.

Welche technischen Merkmale und Anschlüsse besitzt der Rohrtrenner?

Das Gehäuse des Rohrtrenners besteht aus robustem Rotguss (Bronze Rg 5) und ist für eine Nennweite von 1 Zoll (25 mm) ausgelegt. Die Anschlüsse sind als Innengewinde Gas zylindrisch (BSPP) ausgeführt. Die Einbaulänge beträgt 122 mm, mit Anschlussverschraubung 159 mm, und die Bauhöhe liegt bei 285 mm. Die Einbaulage ist horizontal vorgesehen, wobei das Ablassventil nach unten ausgerichtet sein sollte.

Wie sind die Betriebsparameter und der elektrische Anschluss des Rohrtrenners?

Der Rohrtrenner ist für einen Nenndruck von PN 10 und einen maximalen Vordruck von 10 bar ausgelegt. Er kann Medien mit einer maximalen Temperatur von 40 °C im Dauerbetrieb verarbeiten. Der Kvs-Wert beträgt 8, und der Druckabfall bei Nenndurchfluss liegt bei 0,8 bar. Die Dichtungen bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM), einem Material, das für den Einsatz mit Trinkwasser geeignet ist. Der elektrische Anschluss erfolgt über 230 V und 50 Hz, was den Betrieb des integrierten Magnetventils ermöglicht.

Technische Daten

• Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
• Nennweite: 1 Zoll (25 mm)
• Nenndruck: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 40 °C
• Kvs-Wert: 8
• Flüssigkeitskategorie nach EN 1717: 4
• Elektrischer Anschluss: 230 V, 50 Hz
• Bauhöhe: 285 mm
• Einbaulänge: 122 mm
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)

Der Resideo Rohrtrenner R295SA EA2 mit Magnetventil bietet eine zuverlässige Rückflusssicherung für Trinkwasserinstallationen bis zur Flüssigkeitskategorie 4. Mit seinem robusten Rotgussgehäuse, einer Nennweite von 1 Zoll und einem Kvs-Wert von 8 ist er für den dauerhaften Betrieb bei bis zu 40 °C und einem Nenndruck von PN 10 ausgelegt. Der elektrische Anschluss mit 230 V, 50 Hz ermöglicht eine effiziente Funktion und macht ihn zu einer wichtigen Komponente für den Schutz des öffentlichen Wassernetzes.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sonstige Wasserarmaturen
• Hersteller-Artikelnummer: R295SA-1B
• Bauhöhe: 285
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde
• Anschluss 2: Innengewinde
• Werkstoffgüte: Bronze (Rg 5)
• Antriebsart: elektrisch
• Werkstoff des Gehäuses: Bronze
• Nenndurchsatz: 7,6
• Ansprechdruck: 1
• Einbaulänge: 122
• Einbaulage: horizontal, Ablassventil nach unten
• Rückflusssicherung nach EN 1717: GB
• Flüssigkeitskategorie nach EN 1717: 4
• Druckabfall bei Nenndurchfluss: 0,8
• Einbaulänge mit Anschlussverschraubung: 159
• Ruhestellung: Trennstellung
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 40
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Max. Vordruck: 10
• Sollwertanzeige: nein
• Rohraußendurchmesser Ablassanschluss: 40
• Mit Druckregler: nein
• Kvs-Wert: 8
• Mit Absperrventil: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Nenndurchmesser Anschluss 1: 1 Zoll (25)
• Geeignet für Trinkwasser: ja
• KIWA-Prüfsiegel: nein
• Bauhöhe: 285
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde
• Anschluss 2: Innengewinde
• Werkstoffgüte: Bronze (Rg 5)
• Antriebsart: elektrisch
• Werkstoff des Gehäuses: Bronze
• Nenndurchsatz: 7,6
• Ansprechdruck: 1
• Einbaulänge: 122
• Einbaulage: horizontal, Ablassventil nach unten
• Rückflusssicherung nach EN 1717: GB
• Flüssigkeitskategorie nach EN 1717: 4
• Druckabfall bei Nenndurchfluss: 0,8
• Einbaulänge mit Anschlussverschraubung: 159
• Ruhestellung: Trennstellung
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 40
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Max. Vordruck: 10
• Sollwertanzeige: nein
• Rohraußendurchmesser Ablassanschluss: 40
• Mit Druckregler: nein
• Kvs-Wert: 8
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Nenndurchmesser Anschluss 1: 1 Zoll (25)
• Geeignet für Trinkwasser: ja
