Honeywell Sicherheitsgruppe Typ SG160SD mit Gewinde Tülle, R 1/2

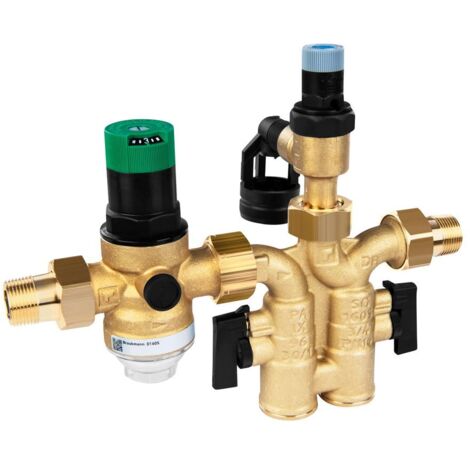

Resideo Sicherheitsgruppe SG160SD mit Druckminderer, Messing AC, 1/2 "

Die Resideo Sicherheitsgruppe SG160SD mit Druckminderer aus Messing AC und einem Anschluss von 1/2 Zoll ist für geschlossene Wassererwärmer nach DIN 1988 und DIN 4807 konzipiert. Dieses DIN-DVGW und TÜV geprüfte Bauteil vereint mehrere sicherheitsrelevante Komponenten und ist für den Einsatz in Trinkwasseranlagen mit einem maximalen Vordruck von 16 bar und einer maximalen Mediumtemperatur von 40 °C geeignet. Die Sicherheitsgruppe kann waagrecht oder senkrecht eingebaut werden und ist baugleich mit der ehemaligen Honeywell-Artikelreihe.

Welche Funktionen bietet die Sicherheitsgruppe SG160SD?

Die Sicherheitsgruppe SG160SD kombiniert einen Druckminderer, zwei Kugelabsperrventile, einen Rückflussverhinderer sowie Prüf- und Entleerungsstopfen. Ebenfalls integriert sind ein Sicherheitsventil-Austauschsatz A152 und ein Ablauftrichter. Diese Komponenten dienen dem Schutz geschlossener Wassererwärmer, indem sie den Druck regulieren, Rückflüsse verhindern und eine sichere Entleerung ermöglichen. Die Ausführung ist rechtwinklig und verfügt über einen Verschlusshahn sowie eine austauschbare Umkehrklappe.

Für welche Anwendungsbereiche ist die Sicherheitsgruppe geeignet?

Die Resideo Sicherheitsgruppe SG160SD ist speziell für geschlossene Wassererwärmer in Trinkwasser- und Kaltwasseranlagen ausgelegt. Sie erfüllt die Anforderungen der Normen DIN 1988 und DIN 4807. Mit einem maximalen Vordruck von 16 bar und einer maximalen Boilerleistung von 75 kW ist sie für verschiedene Heizungs- und Warmwasseranlagen einsetzbar. Die Anschlüsse sind mit Außengewinde versehen und haben eine Nennweite von 1/2 Zoll (15).

Konstruktion und technische Eigenschaften

Das Gehäuse der Sicherheitsgruppe besteht aus robustem Messing und ist unbehandelt. Die Druckstufe des Artikels beträgt PN 16. Der Ansprechdruck des Sicherheitsventils liegt bei 10 bar, während der zulässige Hinterdruck zwischen 1,5 bar und 6 bar variiert. Die Anschlüsse haben einen Rohraußendurchmesser von 15, eine Länge von 135 und eine Arbeitslänge von 11,5. Die flexible Einbaumöglichkeit, waagrecht oder senkrecht, erleichtert die Installation in unterschiedlichen Gegebenheiten.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Anschluss: Außengewinde
• Nennweite: 1/2 Zoll (15)
• Druckstufe Artikel: PN 16
• Vordruck: max. 16 bar
• Hinterdruck: 1,5 bar - 6 bar
• Ansprechdruck: 10 bar
• Max. Mediumtemperatur: 40 °C
• Max. Boilerleistung: 75 kW
• Einbaulage: waagrecht oder senkrecht

Die Resideo Sicherheitsgruppe SG160SD bietet eine umfassende und zuverlässige Lösung für die Absicherung von geschlossenen Wassererwärmern. Mit ihrem robusten Messinggehäuse, der Nennweite von 1/2 Zoll und einer maximalen Boilerleistung von 75 kW stellt sie eine wichtige Komponente für die Einhaltung relevanter Normen und die sichere Funktion der Warmwasserbereitung dar.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sicherheits- und Regelarmaturen
• Hersteller-Artikelnummer: SG160SD-1/2AC
• Ausführung: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Außengewinde
• Werkstoff des Gehäuses: Messing
• Mit Kupplungen: ja
• Druckstufe Artikel: PN 16
• Mit Quetschset: nein
• Max. Boilerkapazität: 75
• Austauschbare Umkehrklappe: ja
• Verschlusshahn: ja
• Rohraußendurchmesser alle Anschlüsse: 15
• Länge Anschluss 1: 135
• Länge Anschluss 2: 135
• Arbeitslänge Anschluss 1: 11,5
• Arbeitslänge Anschluss 2: 11,5
• Mit Siphon: nein
• Ausführungsform: ohne Mischbatterie
• Nenndurchmesser: 1/2 Zoll (15)
• KIWA-Prüfsiegel: nein
• Ausführung: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Außengewinde
• Werkstoff des Gehäuses: Messing
• Mit Kupplungen: ja
• Druckstufe Artikel: PN 16
• Mit Quetschset: nein
• Max. Boilerkapazität: 75
• Austauschbare Umkehrklappe: ja
• Verschlusshahn: ja
• Rohraußendurchmesser alle Anschlüsse: 15
• Länge Anschluss 1: 135
• Länge Anschluss 2: 135
• Arbeitslänge Anschluss 1: 11,5
• Arbeitslänge Anschluss 2: 11,5
• Mit Siphon: nein
• Ausführungsform: ohne Mischbatterie
• Nenndurchmesser: 1/2 Zoll (15)
• KIWA-Prüfsiegel: nein
