Allgemeine Beschreibung

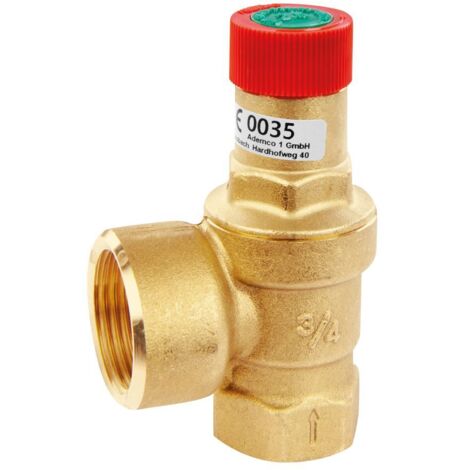

Das Resideo Membran-Sicherheitsventil SM120 ist speziell für geschlossene Heizungsanlagen konzipiert. Es ermöglicht den Betrieb bei einer Vorlauftemperatur von bis zu 120 °C und erfüllt die Anforderungen nach DIN 4751, Teil 2 und Teil 3. Das Ventil ist bauteilgeprüft gemäß TRD 721 und besteht aus einem Gehäuse sowie einer Federhaube aus Messing. Die Membrane und Dichtung sind aus heißwasserbeständigem Elastomer gefertigt.Technische daten
- Medium: Wasser
- Mediumtemperatur: 2 °C - 120 °C
- Überströmdruck: 3 bar
- Druckstufe: PN 16
- Nennweite: 1" (25 mm)
- Bauhöhe: 137 mm
- Winkel der Spindel: 90°
- Rohraußendurchmesser Anschluss 1: 25 mm
- Rohraußendurchmesser Anschluss 2: 32 mm
- Länge Anschluss 1: 41 mm
- Länge Anschluss 2: 51 mm
- Geeignet für Heizung: ja
- Geeignet für Kühlen: nein
- Geeignet für Solarheizung: ja
- Geeignet für warmes Trinkwasser: nein
- Max. Arbeitsdruck bei 20 °C: 16 bar
Kompatibilität und Zubehör
- Bauteilgeprüft gemäß TRD 721
- Baugleich mit ehem. Honeywell Artikel
Installation
- Ausführung: rechtwinklig
- Anschluss 1: Innengewinde zylindrisch (BSPP)
- Anschluss 2: Innengewinde zylindrisch (BSPP)
Anwendung
Das Ventil ist für den Einsatz in geschlossenen Heizungsanlagen vorgesehen und eignet sich nicht für den Betrieb mit warmem Trinkwasser. Es kann in Solarheizungen verwendet werden und ist für den Dauerbetrieb geeignet.Weitere Informationen
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Oberflächenschutz: unbehandelt
