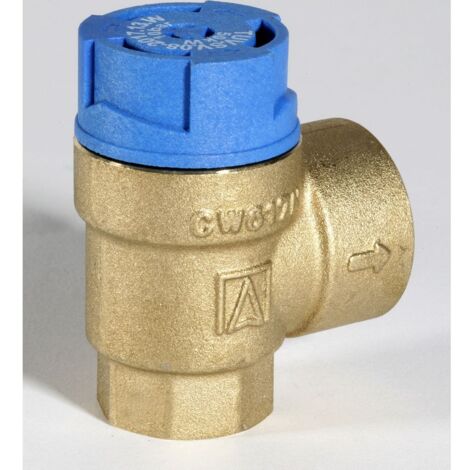

Resideo Sicherheitsventil SM150, 6 bar, R 1/2", Messing

Resideo Sicherheitsventil SM150, 6 bar, R 1/2", Messing

Das Resideo Sicherheitsventil SM150 ist ein rechtwinkliges Sicherheitsventil aus Messing, das speziell für geschlossene Wassererwärmer nach DIN 4753, Teil 1 und DIN 1988 entwickelt wurde. Es ist für einen Überströmdruck von 6 bar ausgelegt und verfügt über Innengewindeanschlüsse von 1/2 Zoll und 3/4 Zoll. Das Ventil ist baugleich mit dem früheren Honeywell Modell und eignet sich für den Einsatz in Trinkwasseranlagen.

Welche Materialien und Bauweise zeichnen das Sicherheitsventil aus?

Das Sicherheitsventil SM150 von Resideo ist mit einem Gehäuse aus entzinkungsbeständigem Messing (DZR) gefertigt, das für seine Korrosionsbeständigkeit bekannt ist. Die Federhaube besteht aus hochwertigem Kunststoff, während die Membrane aus einem heißwasserbeständigen Elastomer gefertigt ist. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Die rechtwinklige Ausführung mit beiderseits zylindrischem Innengewinde (BSPP) ermöglicht eine einfache und sichere Installation in Rohrsystemen.

Für welche Anwendungen ist das Sicherheitsventil SM150 geeignet?

Das Resideo Sicherheitsventil SM150 ist speziell für den Einsatz in geschlossenen Wassererwärmern konzipiert und erfüllt die Anforderungen der DIN 4753, Teil 1 sowie DIN 1988. Es ist für Trinkwasser geeignet und kann bei Medientemperaturen von 2 °C bis 95 °C im Dauerbetrieb eingesetzt werden. Die Druckstufe des Artikels beträgt PN 16, und der maximale Arbeitsdruck bei 20 °C liegt ebenfalls bei 16 bar. Eine Eignung für Solarheizung, Heizung oder Kühlung ist nicht gegeben.

Technische Daten

• Überströmdruck: 6 bar
• Ansprechdruck: 6 bar
• Höhe: 91 mm
• Nenndurchmesser Anschluss 1: 1/2 Zoll (15 mm)
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20 mm)
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Druckstufe Artikel: PN 16
• Mediumtemperatur (Dauerbetrieb): 2 °C - 95 °C
• Max. Arbeitsdruck bei 20 °C: 16 bar
• Gerätewinkel: 90°

Das Resideo Sicherheitsventil SM150 bietet eine zuverlässige Druckentlastung für geschlossene Trinkwassererwärmer. Mit einem Überströmdruck von 6 bar, einem robusten Gehäuse aus entzinkungsbeständigem Messing und einer Eignung für Mediumtemperaturen von 2 °C bis 95 °C stellt es eine sichere und langlebige Lösung für die Installation in Trinkwasseranlagen dar.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Ersatzteile Wasserarmaturen
• Hersteller-Artikelnummer: SM150-1/2A
• Ausführung: rechtwinklig
• Bauhöhe: 60
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Geeignet für Solarheizung: nein
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Balgventil: nein
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 20
• Länge Anschluss 1: 30
• Länge Anschluss 2: 23
• Winkel der Spindel: 90
• Überströmdruck: 6
• Geeignet für den Dauerbetrieb: ja
• Gerätewinkel: 90
• Geeignet für warmes Trinkwasser: ja
• Max. Arbeitsdruck bei 20 °C: 16
• Mediumtemperatur (Dauerbetrieb): 2 - 95
• Nenndurchmesser Anschluss 1: 1/2 Zoll (15)
• Geeignet für Heizung: nein
• Geeignet für Kühlen: nein
