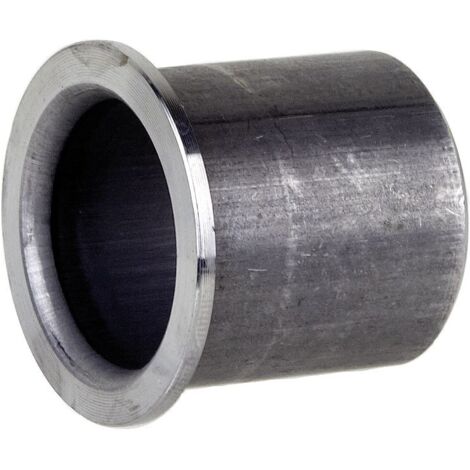

Resideo Schweißtülle VA5540A, Stahl, Ausführung A, 3/4"

Resideo Schweißtülle VA5540A, Stahl, Ausführung A, 3/4"

Die Resideo Schweißtülle VA5540A aus Stahl ist ein einteiliges Ersatzteil für Heizungsarmaturen. Sie ist baugleich mit dem ehemaligen Honeywell Artikel und dient als gerades Verbindungselement mit einem Nenndurchmesser von 3/4 Zoll (DN 20). Diese Schweißtülle ist speziell für Rohranschlüsse von 26 mm ausgelegt und ermöglicht eine flachdichtende Ventilverbindung, ideal für die Instandhaltung und Reparatur von Heizungssystemen.

Wie ist die Bauart und Ausführung der Schweißtülle VA5540A?

Die Schweißtülle VA5540A ist als einteiliges, gerades Bauteil konzipiert. Sie besteht vollständig aus Stahl und ist an beiden Anschlüssen unbehandelt. Diese Ausführung ist speziell für Schweißanschlüsse vorgesehen und bietet eine robuste Lösung für Heizungsinstallationen. Eine Verbindungsanzeige, ein Verschluss oder Dichtungsmaterial sind bei diesem Modell nicht integriert. Die Gesamtlänge beträgt 33 mm.

Welche Anschlussmaße sind relevant?

Die Schweißtülle verfügt über einen Nenndurchmesser von 3/4 Zoll (DN 20) an beiden Anschlüssen. Der Rohraußendurchmesser für Anschluss 1 beträgt 30 mm und für Anschluss 2 26 mm. Anschluss 1 hat eine Länge von 3 mm und Anschluss 2 eine Länge von 30 mm. Der Ventilanschluss ist flachdichtend ausgeführt und hat ebenfalls eine Größe von DN 20.

Für welche Betriebsbedingungen ist die Schweißtülle geeignet?

Die Resideo Schweißtülle VA5540A ist für einen maximalen Arbeitsdruck von 16 bar bei 20 °C ausgelegt. Der Einsatzbereich für die Mediumtemperatur im Dauerbetrieb liegt zwischen -20 °C und 110 °C. Diese Spezifikationen stellen die Funktionalität und Beständigkeit des Ersatzteils in typischen Heizungsanwendungen sicher. Das Bauteil ist nicht mit thermischer Isolierung ausgestattet und besitzt keine speziellen Prüf- oder Zertifizierungsnachweise.

Technische Daten

• Typ: Schweißtülle
• Nennweite: DN 20 (3/4 Zoll)
• Rohraußendurchmesser Anschluss 1: 30 mm
• Rohraußendurchmesser Anschluss 2: 26 mm
• Länge: 33 mm
• Werkstoff: Stahl
• Max. Arbeitsdruck bei 20 °C: 16 bar
• Mediumtemperatur (Dauerbetrieb): -20 bis 110 °C
• Form: gerade

Die Resideo Schweißtülle VA5540A aus Stahl ist ein robustes und präzises Ersatzteil für Heizungsarmaturen mit einem Schweißanschluss und einer Nennweite von 3/4 Zoll. Sie ist für Betriebsdrücke bis 16 bar und Mediumtemperaturen bis 110 Grad Celsius geeignet und unterstützt so den sicheren Betrieb von Heizungsanlagen.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Ersatzteile Heizungsarmaturen
• Hersteller-Artikelnummer: VA5540A020
• Ausführung: 1-teilig
• Form: gerade
• Anschluss 2: Schweißanschluss
• Länge: 33
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 30
• Rohraußendurchmesser Anschluss 2: 26
• Länge Anschluss 1: 3
• Länge Anschluss 2: 30
• Mit Stoßnocken: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• LPCB-Prüfung: nein
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 16
• Mediumtemperatur (Dauerbetrieb): -20 - 110
• Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
• Mit thermischer Isolierung: nein
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• DIN-CERTCO-Zertifikat: nein
• VdS-geprüft: nein
• Mit TÜV-Zulassung: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
• Zertifiziert nach NF 545: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• KOMO-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
• Typenzulassung nach BBR/EKS: nein
• Ausführung: 1-teilig
• Form: gerade
• Anschluss 2: Schweißanschluss
• Länge: 33
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 30
• Rohraußendurchmesser Anschluss 2: 26
• Länge Anschluss 1: 3
• Länge Anschluss 2: 30
• Mit Stoßnocken: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• LPCB-Prüfung: nein
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 16
• Mediumtemperatur (Dauerbetrieb): -20 - 110
• Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
• Mit thermischer Isolierung: nein
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• DIN-CERTCO-Zertifikat: nein
• VdS-geprüft: nein
• Mit TÜV-Zulassung: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
• Zertifiziert nach NF 545: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• KOMO-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
