Allgemeine Beschreibung

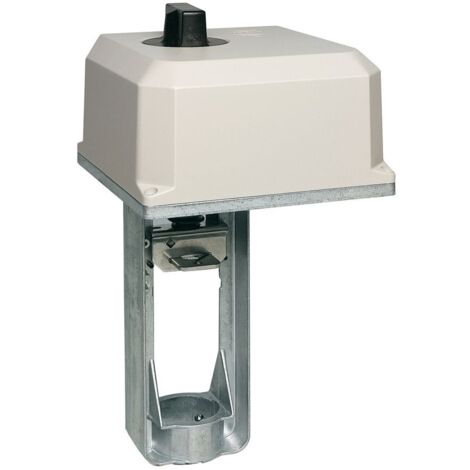

Der Resideo Stellantrieb ML6420 ist ein leistungsstarker Antrieb mit einem Hub von 20 mm und einer Stellkraft von 600 N. Er arbeitet mit einer Netzspannung von 230 V AC und hat eine Laufzeit von 30 Sekunden. Der Antrieb ist mit einer Handverstellung ausgestattet und eignet sich für den Einsatz in verschiedenen Ventilserien.Technische daten
- Hublänge: 20 mm
- Stellkraft: 600 N
- Netzspannung: 230 V AC
- Spannungsvers.: 230 / 7 Vac/ VA
- Steuersignal: Dreipunkt
- Elektrische Leistungsaufnahme: 6,5 VA
- Breite: 135 mm
- Höhe: 242 mm
- Tiefe: 161 mm
- Schutzart (IP): IP54
- Umgebungstemperatur: -10 °C
- Max. zulässige relative Feuchtigkeit: 5%
- Übertragung: mit Zahnrädern
Kompatibilität und Zubehör
Der Stellantrieb ML6420 ist kompatibel mit den folgenden Ventilserien:- DE/DI
- XE/XI
- DF-B-CI
- DF-B-NI
- DF-C
- DF-D
- XF-A
- XF-B
- XF-D
- V5011
- V5013
- V5016A
- V5025
- V5049
- V5050
- V5329
Installation
Der Antrieb kann direkt an die entsprechenden Ventile montiert werden. Eine spezielle Montageanleitung ist nicht angegeben, jedoch ist er mit einem Kopfflansch Direct-Mount nach ISO 5211 nicht ausgestattet.Anwendung
Der Resideo Stellantrieb ML6420 wird in der Regel zur Regelung von Heizungs- und Belüftungsanlagen eingesetzt. Er ermöglicht eine präzise Steuerung der Ventilposition und ist für den Einsatz in modulierenden Regelungsarten geeignet.Weitere Informationen
- Mit mechanischem Standanzeiger: Ja
- Handbedienung: Ja
- Mit Sicherheitsfunktion: Nein
- Automatische Huberkennung: Nein
- Potentialfreier Schaltkontakt: Nein
- Explosionsgeschützt: Nein
- Hilfskontakte: Nein
