Resideo Überwurfmutter für Kompaktmischer DRK/ZRK, DN 25

Resideo Überwurfmutter für Kompaktmischer DRK/ZRK, DN 25

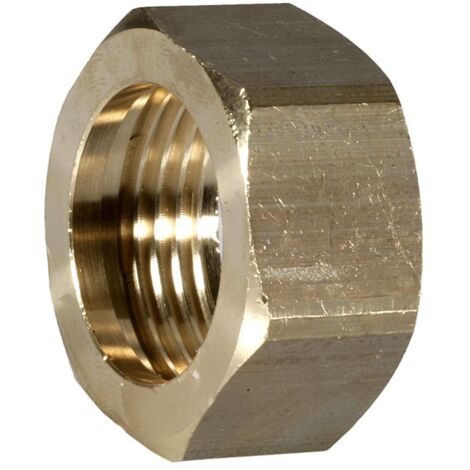

Die Resideo Überwurfmutter für Kompaktmischer DRK/ZRK, DN 25, ist ein essenzielles Ersatzteil aus Messing, das für eine sichere Verbindung in Heizungs- und Sanitärsystemen sorgt. Sie ist baugleich mit dem früheren Honeywell-Artikel Centra ZUB071 und speziell für die Kompaktmischer der Serien DRK und ZRK mit einer Nennweite von DN 25 konzipiert.

Wofür wird die Resideo Überwurfmutter eingesetzt?

Diese Überwurfmutter ist präzise für den Einsatz mit Resideo Kompaktmischern der Typen DRK und ZRK mit einer Nennweite von DN 25 ausgelegt. Sie dient als zuverlässiges Verbindungselement zwischen Rohrleitung und Ventilanschluss, um eine dichte und stabile Installation zu ermöglichen. Als baugleicher Artikel zu den ehemaligen Honeywell-Produkten ist sie ideal für die Instandhaltung und Reparatur bestehender Anlagen geeignet.

Welche Material- und Konstruktionsmerkmale bietet die Überwurfmutter?

Das einteilige Bauteil ist gerade ausgeführt und vollständig aus hochwertigem Messing gefertigt, was eine hohe Beständigkeit und Langlebigkeit unterstreicht. Die Oberfläche ist unbehandelt, ohne zusätzlichen Schutz oder Beschichtung. Mit einer Schlüsselweite von 47 mm ist die Montage mit Standardwerkzeugen unkompliziert.

Wie sind die Anschlüsse der Überwurfmutter dimensioniert?

Der Rohranschluss weist einen Außendurchmesser von 34 mm auf und hat eine Länge von 4 mm. Der Ventilanschluss ist als zylindrisches Innengewinde (BSPP) der Größe R 1 1/4 Zoll (Nenndurchmesser 32) ausgeführt und besitzt eine Länge von 16 mm. Die Arbeitslängen betragen 4 mm am Rohranschluss und 11 mm am Ventilanschluss. Diese präzisen Maße sind entscheidend für die Kompatibilität und eine passgenaue Installation in den entsprechenden Regelsystemen.

Welche Temperaturbereiche und Zertifizierungen sind relevant?

Die Überwurfmutter ist für einen Dauerbetrieb bei Mediumtemperaturen von 2 bis 110 °C ausgelegt. Es liegen keine spezifischen Prüfungen oder Zertifizierungen wie FM, UL, LPCB, TÜV, DIN-CERTCO, VdS, DVGW, NF 545, KIWA, Gastec QA oder KOMO vor. Das Bauteil ist nicht systemgebunden und verfügt weder über eine thermische Isolierung noch über integrierte Dichtungsmaterialien.

Technische Daten

• Nennweite: DN 25
• Rohranschluss Außendurchmesser: 34 mm
• Ventilanschlussgröße: R 1 1/4 Zoll (Innengewinde zylindrisch BSPP)
• Länge Gesamt: 20 mm
• Länge Ventilanschluss: 16 mm
• Länge Rohranschluss: 4 mm
• Arbeitslänge Ventilanschluss: 11 mm
• Arbeitslänge Rohranschluss: 4 mm
• Schlüsselweite: 47 mm
• Werkstoff: Messing
• Mediumtemperatur (Dauerbetrieb): 2 bis 110 °C
• Ausführung: 1-teilig, gerade

Die Resideo Überwurfmutter für Kompaktmischer DRK/ZRK DN 25 ist ein robustes und passgenaues Ersatzteil aus Messing. Sie ist für den Einsatz in Regelsystemen mit Mediumtemperaturen von 2 bis 110 °C geeignet. Mit ihrer präzisen Gewinde- und Anschlussgeometrie, einschließlich der Nennweite DN 25 und des Ventilanschlusses R 1 1/4 Zoll, unterstützt sie eine sichere Verbindung zwischen Rohrleitung und Ventilanschluss und trägt so zur Werterhaltung des Gesamtsystems bei.

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Ersatzteile Regelsysteme
• Hersteller-Artikelnummer: ZUB071
• Ausführung: 1-teilig
• Form: gerade
• Schlüsselweite: 47
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Länge: 20
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: Messing
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 2: 34
• Länge Anschluss 1: 16
• Länge Anschluss 2: 4
• Arbeitslänge Anschluss 1: 11
• Arbeitslänge Anschluss 2: 4
• Mit Stoßnocken: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• LPCB-Prüfung: nein
• Reduzierend: nein
• Mediumtemperatur (Dauerbetrieb): 2 - 110
• Nenndurchmesser Anschluss 1: 1 1/4 Zoll (32)
• Mit thermischer Isolierung: nein
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• DIN-CERTCO-Zertifikat: nein
• VdS-geprüft: nein
• Mit TÜV-Zulassung: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
• Zertifiziert nach NF 545: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• KOMO-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
• Typenzulassung nach BBR/EKS: nein
