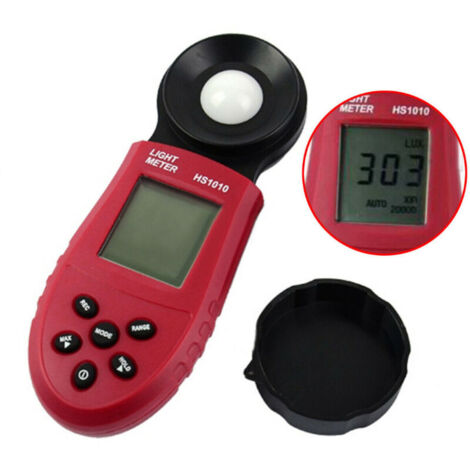

HS1010 tragbares Luxmeter, misst Lux und FC bis zu 200.000 Lux, hintergrundbeleuchtetes LCD-Display, Photometer-Tester

Prinzip der Beleuchtungsstärkemessung:

Eine Photovoltaikzelle ist ein photoelektrisches Element, das Lichtenergie direkt in elektrische Energie umwandelt. Trifft ein Lichtstrahl auf die Oberfläche einer Selen-Photovoltaikzelle, durchdringt das einfallende Licht die dünne Metallschicht 4 und erreicht die Grenzfläche zwischen der Selen-Halbleiterschicht 2 und der dünnen Metallschicht 4. Dort entsteht ein photoelektrischer Effekt. Die Größe der Potenzialdifferenz ist proportional zur Bestrahlungsstärke auf der lichtempfindlichen Oberfläche der Photovoltaikzelle. Wird ein externer Stromkreis angeschlossen, fließt ein Strom, dessen Stärke mit einem in Lux (Lx) kalibrierten Mikroamperemeter angezeigt wird. Die Stärke des Photostroms hängt von der Intensität des einfallenden Lichts und dem Widerstand des Stromkreises ab. Das Bestrahlungsstärkemessgerät verfügt über einen Einstellbereich, der die Messung sowohl hoher als auch niedriger Bestrahlungsstärken ermöglicht.

Schritte zur Verwendung der Beleuchtung:

1. Schalten Sie das Gerät ein.

2. Öffnen Sie die Detektorabdeckung und platzieren Sie den Fotodetektor waagerecht in der Messposition.

3. Wählen Sie den geeigneten Messbereich aus.

Wird links auf dem Bildschirm nur „1“ angezeigt, ist die Helligkeit zu hoch. Drücken Sie die Bereichstaste (Taste ⑧), um den Messmultiplikator anzupassen.4. Das Beleuchtungssystem wird aktiviert und zeigt den Beleuchtungswert auf dem Bildschirm an.5. Die auf dem Bildschirm angezeigten Daten ändern sich ständig. Sobald sie sich stabilisiert haben, drücken Sie die HOLD-Taste (Taste ⑧), um sie zu sperren.6. Lesen Sie den angezeigten Wert ab und notieren Sie ihn. Dieser Wert entspricht dem Produkt aus dem angezeigten Wert und dem Messbereich. Beispiel: Zeigt das Display 500 an und erscheint unten rechts die Angabe „×2000“, beträgt die Beleuchtungsstärke 1.000.000 lx (500 × 2000).

7. Drücken Sie die Sperrtaste erneut, um die Wiedergabesperre zu deaktivieren.

8. Nehmen Sie für jede Beobachtung drei aufeinanderfolgende Messungen vor und notieren Sie diese.9. Sobald jede Messung abgeschlossen ist, drücken Sie den Ein-/Ausschalter, um das Gerät auszuschalten.

10. Schließen Sie die Abdeckung des Lichtsensors und bewahren Sie ihn in der Verpackung auf.
