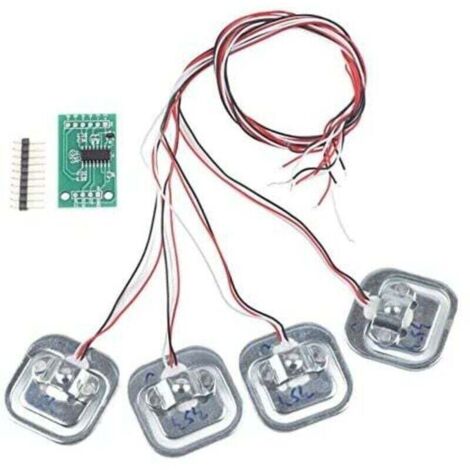

HX711 Arduino-Drucksensormodul, 50 kg/100 kg/200 kg Lastdehnungsmessstreifen, 4-teiliges Wägezellen-Set, Arduino-DIY-kompatibel, 34 x 34 mm A

Produktinformationen

24-Bit HX711 Chips Dieses Arduino-Drucksensormodul verwendet einen hochpräzisen 24-Bit HX711 A/D-Wandlerchip, der für hochpräzise elektronische Waagen entwickelt wurde. Es bietet eine schnelle und agile Reaktion, präzise Messdaten und eine nahezu fehlerfreie Leistung.

128-fache Verstärkung: Das HX711-Modul verfügt über zwei analoge Kanaleingänge mit einem integrierten, programmierbaren Verstärker mit 128-facher Verstärkung.

Vielseitig einsetzbar: Die Eingangsschaltung kann als Brückensensor konfiguriert werden und bietet Brückendrucksensormodi (z. B. Druck, Gewicht). Dadurch ist es ein ideales, hochpräzises und kostengünstiges Front-End-Sampling-Modul.

Hohe Empfindlichkeit: Der Arduino-Kraftsensor zeichnet sich durch hohe Präzision und Empfindlichkeit sowie eine geringe Größe aus.

Hohe Empfindlichkeit: Der Arduino-Kraftsensor zeichnet sich durch hohe Präzision und Empfindlichkeit sowie eine geringe Größe aus.

HX711 Drucksensor, Dehnungsmessstreifen, Gewichtssensor, Arduino-Drucksensor, Kraftsensor, Gewichtssensor, 100 kg HX711 Gewichtssensor, Arduino-Gewichtssensor, Dehnungswiderstandssensor, Körperlastzelle

Spezifikation:
Sensorgröße: 34 * 34 mm / 1,34 x 1,34 Zoll
Sensoraufbau: 1000-Ohm-Halbbrücken-Dehnungsmessstreifen
Messbereich: 50 kg / 100 kg / 200 kg

Lieferumfang:
4 x Arduino-Drucksensor
1 x HX711-Modul

Benutzerhandbuch:
Bei der Messung muss die Außenseite des Sensors korrekt mit einer äußeren Kraft beaufschlagt werden. Der E-förmige Dehnungsmessstreifen (d. h. der Arm mit dem weißen Gummi in der Mitte des Dehnungsmessstreifens) und die Außenseite müssen eine Scherkraft in entgegengesetzte Richtungen ausüben. Das bedeutet, dass sich der Dehnungsmessstreifen in der Mitte unter Belastung biegen kann und dass sich auf der anderen Seite des Dehnungsmessstreifens kein Hindernis befindet.
Im Inneren des Sensors befindet sich ein Satz Halbbrücken-Dehnungsmessstreifen, die auf folgende drei Arten verwendet werden können:
1. 1. Verwenden Sie einen Sensor mit einem externen Widerstand für eine Vollbrückenmessung. Der Messbereich entspricht dem eines Sensors: 50 kg. Hierfür sind höhere externe Widerstände erforderlich.
2. Verwenden Sie zwei Sensoren für eine Vollbrückenmessung. Der Messbereich entspricht der Summe der Messbereiche der beiden Sensoren: 50 kg x 2 = 100 kg.
3. Verwenden Sie vier Sensoren für eine Vollbrückenmessung. Der Messbereich entspricht der Summe der Messbereiche der vier Sensoren: 50 kg x 4 = 200 kg.

Hinweis:
Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.

Spezifikationen

• Breite: 10 cm
• Höhe: 10 cm
• Gewicht: 0,1 kg
• Farbe: Schwarz
