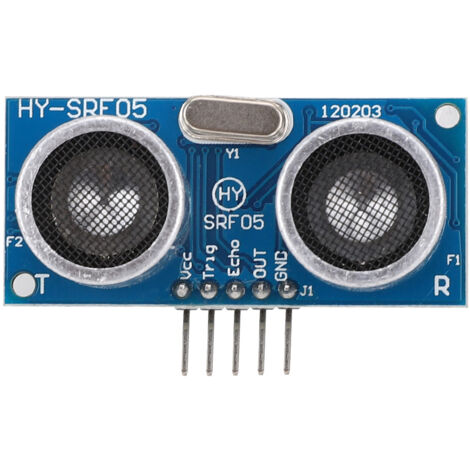

HY-SRF05 5-Pin-Ultraschallsensor zur Distanzmessung

Willkommen in unserem Shop! Entdecken Sie unser leistungsstarkes Ultraschall-Messmodul – ein unverzichtbares Werkzeug für Ihre Robotik-, Automatisierungs- oder Elektronik-Bastelprojekte. Dieses Modul bietet berührungslose Distanzmessung mit einem beeindruckenden Messbereich von 2 cm bis 450 cm. Die Messgenauigkeit ist bemerkenswert und erreicht bis zu 3 mm. Das Modul arbeitet nach dem Prinzip der Ultraschall-Entfernungsmessung und berechnet Distanzen mit hoher Genauigkeit. Es ist eine leistungsstarke und wirtschaftliche Lösung, ideal für eine Vielzahl von Anwendungen. Seine sorgfältige und robuste Konstruktion gewährleistet eine lange Lebensdauer, während sein Design die Installation, den Austausch und die Bedienung vereinfacht.

Zur Verwendung ist lediglich ein 10-µs-TTL-Impuls am Trigger-Pin (Trig) erforderlich.

Daraufhin erzeugt es ein TTL-Pegelsignal am Echo-Pin, dessen Dauer proportional zur gemessenen Entfernung ist.

Detaillierte Spezifikationen:

Modell: HY-SRF05

Betriebsspannung: 5 V DC

Betriebsfrequenz: 40 kHz

Maximale Reichweite: 450 cm / 14,8 ft

Minimale Reichweite: 2 cm / 0,8 in

Messwinkel: 15°

Eingangstrigger (Trig): 10 µs TTL-Impuls

Ausgangssignal (Echo): TTL-Pegelsignal, proportional zur Entfernung

Abstand

Modulabmessungen: 45 x 20 x 15 mm (1,8 x 0,8 x 0,6 Zoll)

Pinbelegung und Anschlüsse:

Vcc-Pin: Anschluss an eine 5-V-Gleichstromversorgung.

Trig-Pin: Trigger-Steuereingang.

Echo-Pin: Echo-Signalausgang.

Out-Pin: Digitalausgang (optional).

GND-Pin: Masseanschluss.

Ihre Bestellung umfasst: 1 x HY-SRF05 Ultraschallmodul, neu.
