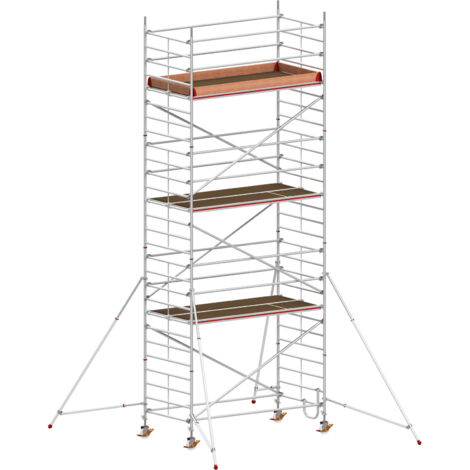

Hymer Fahrgerüst mit Fahrtraverse 2,95x1,3m 7,6m AH

Beschreibung by Topleiter.de

Extrem robuste Ausführung durch geschweißte Rahmenteile

• Schneller Auf- und Abbau durch Klickverschlüsse an Streben und Diagonalen
• Besonders große Arbeitsfläche durch zwei nebeneinander liegende Bühnen· Einfaches seitliches Versetzen des Gerüsts auf der Traverse ohne Umstecken
• Leichter Ausgleich von Bodenunebenheiten durch höhenverstellbare Lenkrollen
• Rutschsicherer Belag auf Bühnen und manueller Sicherheitshaken für sicheres Auf- und Abbauen
• Erhältlich mit Ausleger oder Traverse
• Lenkrollen Ø 200 mm
• Zulässige Belastung 150 kg/m² (1,5 kN/m²)
• Nach EN 1004



Fahrgerüst mit Ausleger
Reichhöhe (ca. m)	3,4	4,4	5,4	6,4	7,4	8,4	9,4	10,4	11,4	12,4	13,4
Gerüsthöhe (ca. m)	2,64	3,64	4,64	5,64	6,64	7,64	8,64	9,64	10,64	11,64	12,64
Standhöhe (ca. m)	1,4	2,4	3,4	4,4	5,4	6,4	7,4	8,4	9,4	10,4	11,4
Bühnenlänge (ca. m)	2,95
Rahmenteilbreite (ca. m)	1,5
Artikelnummer	837303	837304	837305	837306	837307	837308	837309	837310	837311	837312	837313
Ballastierung
Innenbereich, mittig (ca. kg)	80	0	0	0	0	0	0	0	0	0	0
Innenbereich, an der Wand (ca. kg)	0	0	0	0	201	201	201	301	401	501	601
Außenbereich, mittig (ca. kg)	0	40	0	0	0	0	0	nicht zulässig	nicht zulässig	nicht zulässig	nicht zulässig
Außenbereich, an der Wand (ca. kg)	0	40	0	0	0	0	0	nicht zulässig	nicht zulässig	nicht zulässig	nicht zulässig

^1* Bei Verwendung von zwei Halterohren (607141) zur Druckabstützung ist keine Ballastierung erforderlich.
^2* Verwendung von zwei Halterohren (607141) zur Druckabstützung notwendig.

Fahrgerüst mit Fahrtraverse
Reichhöhe (ca. m)	4,6	5,6	6,6	7,6	8,6	9,6	10,6	11,6	12,6	13,6
Gerüsthöhe (ca. m)	3,82	4,82	5,82	6,82	7,82	8,82	9,82	10,82	11,82	12,82
Standhöhe (ca. m)	2,6	3,6	4,6	5,6	6,6	7,6	8,6	9,6	10,6	11,6
Bühnenlänge (ca. m)	2,95
Rahmenteilbreite (ca. m)	1,5
Artikelnummer	807304	807305	807306	807307	807308	807309	807310	807311	807312	807313
Ballastierung
Innenbereich, mittig (ca. kg)	0	0	0	0	0	0	0	0	0	0
Innenbereich, an der Wand (ca. kg)	0	0	0	0	0	0	0	20123	2023	203
Außenbereich, mittig (ca. kg)	0	0	303	6045	nicht zulässig	nicht zulässig	nicht zulässig	nicht zulässig	nicht zulässig	nicht zulässig
Außenbereich, an der Wand (ca. kg)	0	0	303	6045	nicht zulässig	nicht zulässig	nicht zulässig	nicht zulässig	nicht zulässig	nicht zulässig

^1* Bei Verwendung von zwei Traversenverlängerung (817133) ist keine Ballastierung erforderlich.
^2* Bei Verwendung von einer Längstraverse (607143) ist keine Ballastierung erforderlich
^3* Bei Verwendung von zwei Halterohren (607141) zur Druckabstützung ist keine Ballastierung erforderlich.
^4* Bei Verwendung von einer Längstraverse (607143) und zwei Halterohren (607141) zur Druckabstützung ist keine Ballastierung erforderlich
^5* Bei Verwendung von Ballasten ist zusätzlich eine Längstraverse (607143) notwendig.

Einzelteile / Stückliste - mit Ausleger
Rahmenteil 8 Sprossen (607322)	2	2	4	4	6	6	8	8	10	10	12
Rahmenteil 4 Sprossen (607323)	0	2	0	2	0	2	0	2	0	2	0
Bühne mit Durchstiegsklappe (607124)	1	1	2	2	3	3	4	4	5	5	6
Bühne ohne Durchstiegsklappe (607324)	1	1	2	2	3	3	4	4	5	5	6
Einstiegsbügel (637144)	1	1	1	1	1	1	1	1	1	1	1
Bordbrett Längsseite (0079633)	2	2	2	2	2	2	2	2	2	2	2
Bordbrett Stirnseite (0079630)	2	2	2	2	2	2	2	2	2	2	2
Bordbretthalter (077268)	4	4	4	4	4	4	4	4	4	4	4
Diagonale (607127)	2	2	3	4	5	6	7	8	9	10	11
Verstrebung (607128)	5	6	10	10	14	14	18	18	22	22	26
Ausleger Basis + Erweiterungsteil (707036)	0	0	4	4	4	4	4	4	4	4	4
Lenkrolle ⌀ 200 mm mit Spindel (637150)	4	4	4	4	4	4	4	4	4	4	4
Sicherungsstecker (007760)	0	4	4	8	8	12	12	16	16	20	20
Hymer Lifter (605199)	0	1	1	1	1	1	1	1	1	1	1
Aufbau- und Verwendunganleitung (0095853)	1	1	1	1	1	1	1	1	1	1	1
Aufbau- und Verwendunganleitung (AT/FR) (0095867)	1	1	1	1	1	1	1	1	1	1	1
Gesamtgewicht (ca. kg)	132,7	151,2	250,6	268,8	342,2	360,4	433,8	452	525,4	543,6	617
Artikelnummer	837303	837304	837305	837306	837307	837308	837309	837310	837311	837312	837313

Einzelteile / Stückliste - mit Traverse
Rahmenteil 8 Sprossen (607322)	2	4	4	6	6	8	8	10	10	12
Rahmenteil 4 Sprossen (607323)	2	0	2	0	2	0	2	0	2	0
Bühne mit Durchstiegsklappe (607124)	1	2	2	3	3	4	4	5	5	6
Bühne ohne Durchstiegsklappe (607324)	1	2	2	3	3	4	4	5	5	6
Einstiegsbühne (607144)	1	0	1	0	1	0	1	0	1	0
Einstiegsbügel (607146)	0	1	0	1	0	1	0	1	0	1
Bordbrett Längsseite (0079630)	2	2	2	2	2	2	2	2	2	2
Bordbrett Stirnseite (0079633)	2	2	2	2	2	2	2	2	2	2
Bordbretthalter (077268)	4	4	4	4	4	4	4	4	4	4
Diagonale (607127)	2	3	4	5	6	7	8	9	10	11
Verstrebung (607128)	4	8	8	12	12	16	16	20	20	24
Längstraverse (607143)	1	2	1	2	1	2	1	2	1	2
Traverse (817134)	2	2	2	2	2	2	2	2	2	2
Lenkrolle ⌀ 200 mm mit Spindel (607150)	4	4	4	4	4	4	4	4	4	4
Traversenklemmbeschlag (0050493)	4	4	4	4	4	4	4	4	4	4
Sicherungsstecker (00760)	8	8	12	12	16	16	20	20	24	24
Hymer Lifter (605199)	1	1	1	1	1	1	1	1	1	1
Aufbau- und Verwendunganleitung (0095851)	1	1	1	1	1	1	1	1	1	1
Aufbau- und Verwendunganleitung (AT/FR) (0095870)	1	1	1	1	1	1	1	1	1	1
Gesamtgewicht (ca. kg)	222	285,4	311,6	377	403,2	468,6	494,8	560,2	586,4	651,8
Artikelnummer	807304	807305	807306	807307	807308	807309	807310	807311	807312	807313
