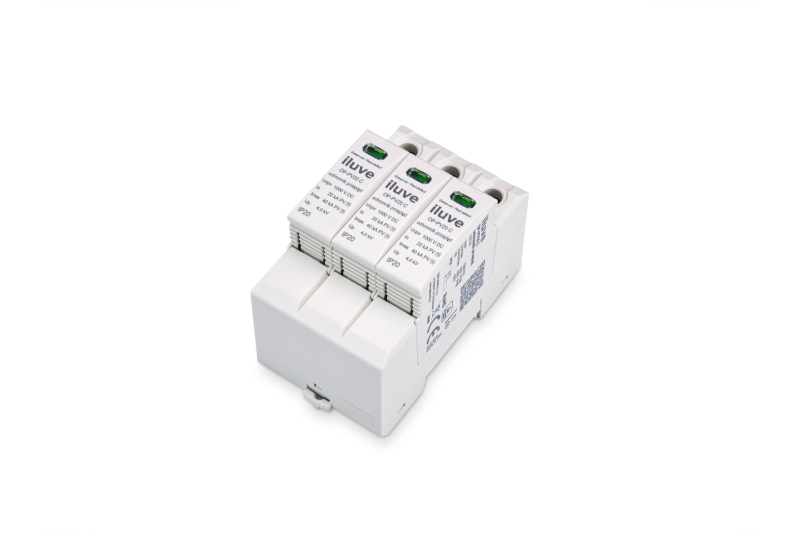

iLuve OP-PV20 Überspannungsableiter PV T2 C 3P 3M 20/40KA 4KV 1000V 742133

PV-Überspannungsableiter T2 C 3P 3M 20/40 kA 4 kV 1000 V DC – iluve OP-PV20 C

Katalogindex: 742133

Der iluve OP-PV20 C Überspannungsableiter ist ein professionelles Schutzgerät zum Schutz von Photovoltaikanlagen auf der Gleichstromseite (DC). Das Gerät verhindert Schäden an Wechselrichtern, PV-Modulen und anderen Systemkomponenten, indem es Überspannungsströme, die durch atmosphärische oder Schaltüberspannungen entstehen, effektiv ableitet.

Anwendung

Das Modell OP-PV20 C wird auf der DC-Seite von PV-Anlagen mit einer Betriebsspannung von bis zu 1000 V DC eingesetzt. Dank seiner dreipoligen (3P) Ausführung und drei Y-Steckverbindungen eignet sich das Produkt ideal zum Schutz von Photovoltaik-Strings in Wohn-, Gewerbe- und Industrieanlagen.

Technische Merkmale

Der Überspannungsableiter bietet ein hohes Schutzniveau mit einer Schutzspannung von ≤ 4 kV und einer Ansprechzeit von 25 ns. Er verfügt über einen Nennstoßstrom von 20 kA und einen maximalen Stoßstrom von 40 kA (8/20 µs), was eine effektive Ableitung der Stoßenergie auch unter anspruchsvollen Bedingungen gewährleistet.

Das Gerät zeichnet sich durch einen sehr geringen Leckstrom aus – unter 25 µA DC und 500 µA AC. Die Kurzschlussfestigkeit beträgt 2000 A und ermöglicht so einen sicheren Betrieb in Hochstromanlagen. Der Überspannungsableiter behält seine volle Effizienz in einem breiten Temperaturbereich von -40 °C bis +70 °C und einer relativen Luftfeuchtigkeit von 5 % bis 95 % (nicht kondensierend) bei.

Vorteile und Nutzen

• Speziell für Photovoltaik-Anlagen mit Gleichstromspannung – bis zu 1000 V.
• Hohe Stoßstromfestigkeit – bis zu 40 kA (8/20 µs).
• Schnelle Ansprechzeit – nur 25 ns.
• Drei austauschbare Einsätze in Y-Konfiguration gewährleisten eine lange Lebensdauer.
• Zertifizierte Konformität mit der Norm EN 61643-31.
• Hochwertige Verarbeitung und bewährte Zuverlässigkeit – TÜV-Zertifikat.
• Beständig gegen raue Umgebungsbedingungen – breiter Temperatur- und Feuchtigkeitsbereich.

Installation und Verwendung

Der Überspannungsableiter wird auf einem Standard- DIN-Schienenmontage in einem DC-Verteilerkasten. Dank seiner kompakten Bauweise (3 Module breit und ca. 90 mm hoch) passt er perfekt in moderne PV-Anlagen. Austauschbare Einsätze ermöglichen eine schnelle Wartung, ohne dass das gesamte Gerät demontiert werden muss. Statusanzeigen informieren über den erforderlichen Austausch der Einsätze.

Zusammenfassung

Der iluve OP-PV20 C ist ein moderner und zuverlässiger Überspannungsableiter der Klasse T2 (Typ 2) zum Schutz von Photovoltaikanlagen vor Überspannungen. Er gewährleistet die Sicherheit und Langlebigkeit von PV-Anlagen durch die Kombination von hoher Qualität, zertifizierter Zuverlässigkeit und einfacher Installation in einem kompakten Gerät.

Die technischen Daten basieren auf der Datenkarte des Herstellers. Fotos und Diagramme dienen nur der Veranschaulichung. Bitte lesen Sie vor der Installation die Anweisungen und die geltenden Sicherheitsstandards für PV-Anlagen.
