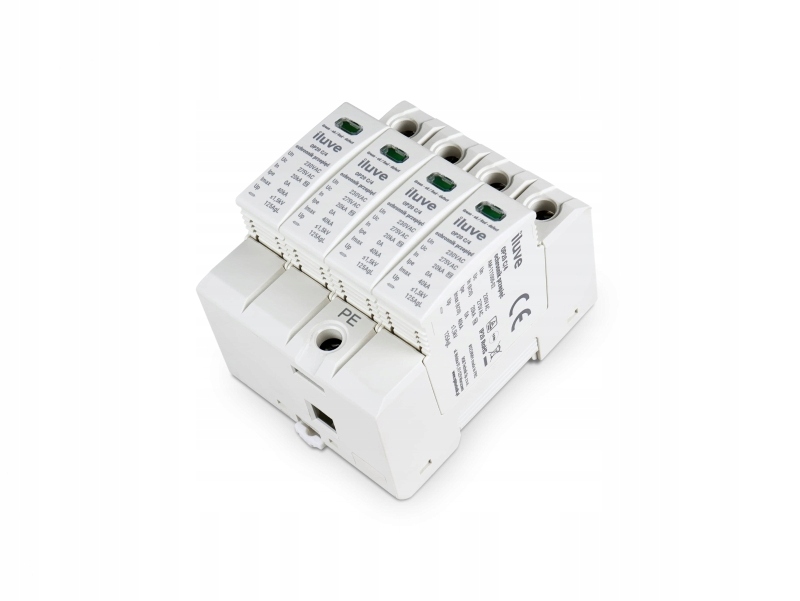

iLuve OP20 Überspannungsableiter T2 C 4P 4M 20/40KA 1,5KV TN-S AM-111000-02

Katalogindex: AM-111000-02

Der iluve OP20 C/4 ist ein Überspannungsableiter der Klasse 2 (Klasse C) der Spitzenklasse, der zum Schutz von Niederspannungsanlagen im TN-S-System entwickelt wurde. Das Gerät schützt Empfänger effektiv vor Schalt- und induzierten Überspannungen und gewährleistet so einen langfristigen und stabilen Schutz in Wohn-, Büro- und Industriegebäuden.

Anwendung

Das Modell OP20 C/4 ist für den Einsatz in 230 V AC Niederspannungsanlagen konzipiert und dient dort als Schutzstufe zweiter Ordnung. Es wird in Haupt- oder Unterverteilern eingesetzt – sowohl in Einfamilienhäusern als auch in Industrieanlagen. Es eignet sich ideal zum Schutz von elektronischen Geräten, Computern, Steuerungen, LED-Beleuchtung und Gebäudeautomation.

Technische Merkmale

Der Überspannungsableiter arbeitet mit einer Nennspannung von 230 V AC und einer Dauerbetriebsspannung von 275 V AC. Er zeichnet sich durch seine hohe Stoßstromfestigkeit aus – Nennstoßstrom von 20 kA und maximaler Stoßstrom von 40 kA (8/20 µs). Die Schutzspannung beträgt ≤ 1,5 kV und gewährleistet so die Sicherheit auch empfindlicher elektronischer Geräte. Die Ansprechzeit des Überspannungsableiters liegt bei nur 25 ns und garantiert somit ein sofortiges Funktionieren im Falle einer Überspannung. Der Ableitstrom ist mit unter 10 µA sehr gering, was die Zuverlässigkeit erhöht und die Lebensdauer des Geräts verlängert. Das Produkt erfüllt die Anforderungen der Norm IEC 61643-11 und ist TÜV-zertifiziert. Der Überspannungsableiter ist mit einer optischen Sicherungsstatusanzeige ausgestattet, die die Betriebsüberwachung erleichtert. Grün signalisiert die Funktionsfähigkeit des Ableiters, Rot hingegen den notwendigen Sicherungswechsel. Das Gerät arbeitet zuverlässig in einem breiten Temperaturbereich von –40 °C bis +80 °C und bei einer relativen Luftfeuchtigkeit von 5 % bis 95 % (nicht kondensierend). Nettogewicht ca. 340 g.

Vorteile und Nutzen

• Überspannungsableiter Typ 2 – ideal zum Schutz von Niederspannungsstromkreisen.
• Hohe Ableitstromkapazität – bis zu 40 kA (8/20 µs).
• Schutzpegel ≤ 1,5 kV – sicher für moderne Elektronik.
• Sofortige Ansprechzeit – 25 ns.
• Geringer Ableitstrom – unter 10 µA.
• Optische Sicherungsstatusanzeige – schnelle Diagnose.
• Betrieb in einem breiten Temperaturbereich – von –40 °C bis +80 °C.
• Hohe Qualität und Langlebigkeit, bestätigt durch ein TÜV-Zertifikat.

Installation und Anwendung

Der Ableiter wird auf einer Standard-DIN-Schiene in Niederspannungsverteilern montiert. Die vierpolige (4P) Ausführung schützt alle Phasen und den Neutralleiter in einem TN-S-System. Das kompakte Gehäuse (4 Module breit und 90 mm hoch) ermöglicht die einfache Integration mit anderen Modulen. Der Anschlussdrahtquerschnitt kann bis zu 25 mm² betragen, das Anzugsmoment der Schrauben liegt bei 4,5 Nm. Die Funktionsprüfung des Überspannungsableiters ist einfach: Kontrollieren Sie regelmäßig die Farbanzeige. Leuchtet diese rot, muss das Schutzmodul ausgetauscht werden, um die volle Schutzwirkung zu gewährleisten. Zusammenfassung: Der iluve OP20 C/4 ist ein zuverlässiger Überspannungsableiter Typ 2, der speziell für die Sicherheit moderner Elektroinstallationen entwickelt wurde. Er vereint hohe Effizienz, schnelles Ansprechverhalten und einfache Bedienung. Dank seiner robusten Bauweise, geringen Stromverluste und TÜV-Zertifizierung ist es die ideale Lösung zum Schutz von Stromkreisen in einem TN-S-System.

Die technischen Daten stammen aus dem Katalog des Herstellers. Bitte lesen Sie vor der Installation die Bedienungsanleitung und die geltenden Sicherheitsnormen für Niederspannungsanlagen.
