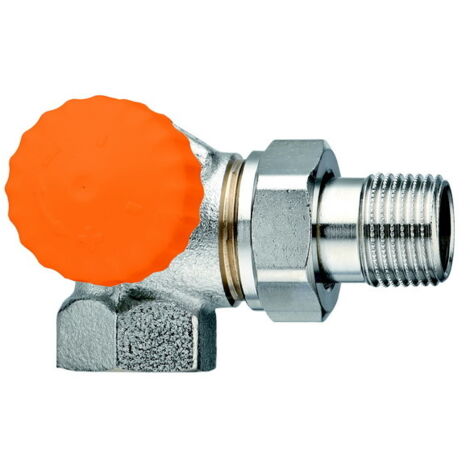

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Winkeleck links DN 10

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Winkeleck links DN 10

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse, ausgeführt als Winkeleck für den linken Heizkörperanschluss in DN 10, ermöglicht einen präzisen und effizienten hydraulischen Abgleich in Heizungsanlagen. Mit seiner automatischen Durchflussregelung stellt es sicher, dass der eingestellte Durchfluss am Heizkörper zuverlässig eingehalten wird, unabhängig von Druckschwankungen im System.

Wie funktioniert die automatische Durchflussregelung des Eclipse?

Das Eclipse Ventilunterteil von IMI Heimeier regelt den erforderlichen Durchfluss für jeden Heizkörper direkt am Ventil. Der einmal eingestellte Durchfluss von 10 bis 150 l/h wird nicht überschritten. Dies ermöglicht eine konstante Wärmeabgabe, selbst bei sich ändernden Bedingungen wie schließenden Nachbarventilen oder während der morgendlichen Aufheizphase. Da das Ventil den Durchfluss unabhängig vom Differenzdruck regelt, sind komplexe Berechnungen zur Ermittlung der Einstellwerte nicht erforderlich, was den hydraulischen Abgleich erheblich vereinfacht.

Welche Materialien und Anschlüsse zeichnen das Ventil aus?

Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt, was eine hohe Langlebigkeit und Beständigkeit sichert. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur zuverlässigen Funktion bei. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr. Das Ventil ist speziell für Zweirohrsysteme konzipiert und verfügt über einen Thermostatanschluss der Abmessung M30 x 1,5.

Wie erfolgt die Einstellung und Wartung des Ventilunterteils?

Der Durchfluss des Eclipse Ventilunterteils ist stufenlos von 10 bis 150 l/h einstellbar. Die Voreinstellung kann komfortabel mit einem Einstellschlüssel oder einem Maulschlüssel der Größe SW 11 vorgenommen werden. Die Einstellwerte sind sowohl stirnseitig als auch seitlich gut ablesbar. Ein wesentlicher Vorteil ist die Möglichkeit, das komplette Thermostat-Oberteil mit einem IMI Heimeier-Montagegerät ohne Entleeren der gesamten Anlage auszuwechseln. Das Eclipse Thermostat-Oberteil ist für alle Ventilgehäuse mit II+ Kennzeichnung geeignet.

Technische Daten

• Nennweite: DN 10 (3/8")
• Werkstoff Gehäuse: Korrosionsbeständiger, entzinkungsfreier Rotguss
• Oberflächenschutz: Vernickelt
• Durchflussbereich (stufenlos): 10 bis 150 l/h
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Zul. Betriebsüberdruck PB: 10 bar
• Min. Differenzdruck (10-100 l/h): 10 kPa
• Min. Differenzdruck (100-150 l/h): 15 kPa
• Max. Differenzdruck: 60 kPa
• Thermostatanschluss: M30 x 1,5
• Geeignet für: Zweirohrsysteme

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse bietet eine zuverlässige und wartungsfreundliche Lösung für den hydraulischen Abgleich in Zweirohr-Heizungsanlagen. Mit seiner automatischen Durchflussregelung und dem stufenlos einstellbaren Durchflussbereich von 10 bis 150 l/h sorgt es für eine konstante Wärmeabgabe und trägt zur Energieeffizienz bei. Die robuste Konstruktion aus Rotguss und die einfache Einstellung unterstreichen die hohe Qualität und Funktionalität dieses Ventilunterteils.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 3933-01.000
• Ausführung: Schlussstück/Innengewinde
• Form: Doppelwinkel links
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch ohne Knopf
• Durchsatzkapazität (min. 10 kPa): 10 - 100
• Durchsatzkapazität (min. 15 kPa): 100 - 150
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
