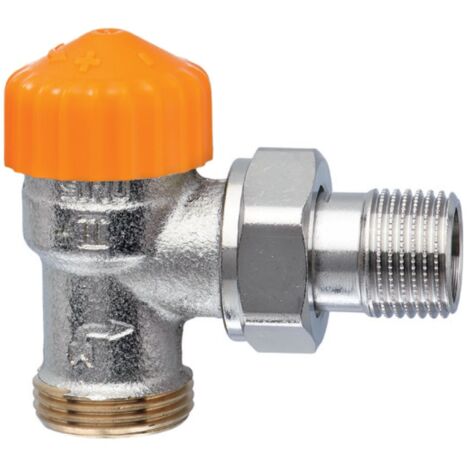

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Eckform DN 15 mit Außengewinde G 3/4"

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Eckform DN 15 mit Außengewinde G 3/4"

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in Eckform (DN 15, Außengewinde G 3/4) bietet eine automatische Durchflussregelung für Heizungsanlagen. Es ermöglicht einen einfachen hydraulischen Abgleich und stellt sicher, dass der eingestellte Durchfluss nicht überschritten wird, unabhängig vom Differenzdruck. Dieses Ventilunterteil ist eine präzise Lösung für die Steuerung des Heizwasserdurchflusses in Zweirohrsystemen.

Wie funktioniert die automatische Durchflussregelung des Eclipse Ventilunterteils?

Das Thermostat-Ventilunterteil Eclipse von IMI Heimeier ist mit einer automatischen Durchflussregelung ausgestattet. Der benötigte Durchfluss für jeden Heizkörper wird direkt am Ventilunterteil eingestellt. Dies vereinfacht den hydraulischen Abgleich erheblich, da er mit einem Dreh abgeschlossen ist. Das Ventil sorgt dafür, dass der voreingestellte Durchflusswert nicht überschritten wird. Selbst bei einem Überangebot an Heizwasser, beispielsweise durch schließende Nachbarventile oder während der morgendlichen Aufheizphase, regelt Eclipse den Durchfluss automatisch auf den definierten Wert. Die Regelung erfolgt unabhängig vom Differenzdruck, wodurch komplexe Berechnungen zur Ermittlung der Einstellwerte entfallen.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Thermostat-Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt, was eine hohe Langlebigkeit und Beständigkeit fördert. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur zuverlässigen Funktion und Dichtheit bei. Der Durchfluss ist stufenlos von 10 bis 150 l/h einstellbar. Die Voreinstellung kann mit einem Einstellschlüssel oder einem Maulschlüssel der Größe SW 11 vorgenommen werden. Die Einstellwerte sind sowohl stirnseitig als auch seitlich gut ablesbar.

Welche Installations- und Wartungsvorteile bietet das Ventilunterteil?

Das Thermostat-Ventilunterteil ist für den Anschluss mit Außengewinde G 3/4 konzipiert und kann in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohre verwendet werden. Es ist speziell für den Einsatz in Zweirohrsystemen geeignet. Ein Vorteil ist die Möglichkeit, das komplette Thermostat-Oberteil mit einem IMI Heimeier-Montagegerät auszuwechseln, ohne dass die gesamte Anlage entleert werden muss. Das Eclipse Thermostat-Oberteil ist kompatibel mit allen Ventilgehäusen, die eine II+ Kennzeichnung aufweisen.

Technische Daten

• Nennweite: DN 15 (1/2")
• Außengewinde: G 3/4
• Ausführung: Eckform
• Werkstoff Gehäuse: Rotguss, vernickelt
• Durchflussbereich: 10 bis 150 l/h (stufenlos)
• Max. Betriebstemperatur: 120 Grd. C
• Min. Betriebstemperatur: -10 Grd. C
• Zul. Betriebsüberdruck PB: 10 bar
• Max. Differenzdruck: 60 kPa
• Abmessung Thermostatanschluss: M30 x 1,5

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in Eckform ist eine effiziente Lösung für die Heizungsregelung. Mit seiner automatischen Durchflussregelung und dem stufenlos einstellbaren Durchflussbereich von 10 bis 150 l/h ermöglicht es einen präzisen hydraulischen Abgleich und eine konstante Wärmeabgabe. Die robuste Konstruktion aus vernickeltem Rotguss und die hohe Betriebstemperatur von bis zu 120 Grd. C unterstreichen die Qualität und Langlebigkeit dieses Ventils für moderne Heizungsanlagen.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 3935-02.000
• Ausführung: Schlussstück/Außengewinde
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch ohne Knopf
• Durchsatzkapazität (min. 10 kPa): 10 - 100
• Durchsatzkapazität (min. 15 kPa): 100 - 150
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
