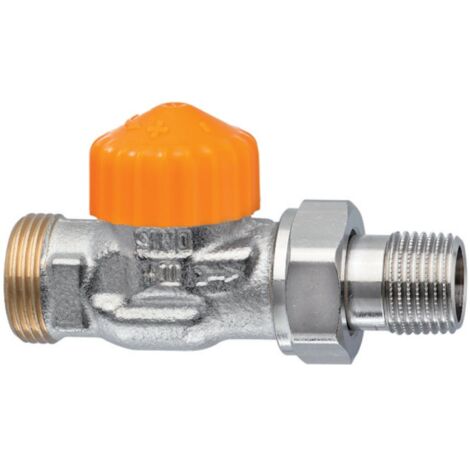

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Durchgangsform DN 15 mit Außengewinde G 3/4"

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Durchgangsform DN 15 mit Außengewinde G 3/4"

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in Durchgangsform (DN 15) mit Außengewinde G 3/4" ist eine effiziente Lösung für den hydraulischen Abgleich in Heizungsanlagen. Es zeichnet sich durch eine automatische Durchflussregelung aus, die den erforderlichen Durchfluss direkt am Ventilunterteil einstellt und sicherstellt, dass der voreingestellte Wert von 10 bis 150 l/h nicht überschritten wird. Die Regelung erfolgt unabhängig vom Differenzdruck, wodurch komplexe Berechnungen entfallen.

Wie funktioniert die automatische Durchflussregelung des Eclipse?

Das Thermostat-Ventilunterteil Eclipse von IMI Heimeier ist mit einer automatischen Durchflussregelung ausgestattet. Der benötigte Durchfluss für jeden Heizkörper wird direkt am Ventilunterteil eingestellt. Dadurch wird der hydraulische Abgleich vereinfacht und ist schnell erledigt. Der einmal eingestellte Durchfluss wird zuverlässig eingehalten und nicht überschritten. Selbst bei einem Überangebot, beispielsweise durch schließende Nachbarventile oder während der morgendlichen Aufheizphase, passt Eclipse den Durchfluss automatisch an den voreingestellten Wert an. Die Regelung erfolgt dabei unabhängig vom Differenzdruck.

Welche Materialien zeichnen das Ventilunterteil aus?

Das Gehäuse des IMI HEIMEIER Thermostat-Ventilunterteils Eclipse besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung sorgen für eine zuverlässige Funktion und Langlebigkeit. Diese Materialwahl trägt zur Robustheit und Beständigkeit des Ventils bei.

Welche Einstell- und Wartungsmöglichkeiten bietet das Ventil?

Der Durchfluss des Thermostat-Ventilunterteils ist stufenlos von 10 bis 150 l/h einstellbar. Die Voreinstellung kann mit einem Einstellschlüssel oder einem Maulschlüssel SW 11 vorgenommen werden. Die Einstellwerte sind sowohl stirnseitig als auch seitlich ablesbar. Für Wartungsarbeiten kann das komplette Thermostat-Oberteil mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden. Das Eclipse Thermostat-Oberteil ist für alle Ventilgehäuse mit II+ Kennzeichnung geeignet.

Für welche Systeme und Anschlüsse ist das Ventilunterteil geeignet?

Das Ventilunterteil verfügt über ein Außengewinde G 3/4 und ist für den Anschluss in Verbindung mit Klemmverschraubungen konzipiert. Es eignet sich für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohre. Das Ventil ist für den Einsatz in Zweirohrsystemen geeignet und besitzt eine Abmessung des Thermostatanschlusses von M30 x 1,5. Die Größe des Heizkörperanschlusses beträgt 1/2 Zoll (DN 15).

Technische Daten

• Nennweite: DN 15 (1/2")
• Anschluss: Außengewinde G 3/4
• Thermostatanschluss: M30 x 1,5
• Durchflussbereich: 10 bis 150 l/h
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Zul. Betriebsüberdruck PB: 10 bar
• Min. Differenzdruck (10-100 l/h): 10 kPa
• Max. Differenzdruck: 60 kPa
• Geeignet für: Zweirohrsystem

Das IMI HEIMEIER Thermostat-Ventilunterteil Eclipse vereinfacht den hydraulischen Abgleich in Heizungsanlagen durch seine automatische Durchflussregelung. Es ermöglicht einen stufenlos einstellbaren Durchfluss von 10 bis 150 l/h, der zuverlässig eingehalten wird, und arbeitet unabhängig vom Differenzdruck. Die robuste Konstruktion aus vernickeltem Rotguss ist für einen Betriebsüberdruck von bis zu 10 bar und Temperaturen von -10 °C bis 120 °C ausgelegt, was eine langlebige und wartungsfreundliche Lösung für Zweirohrsysteme darstellt.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 3936-02.000
• Ausführung: Schlussstück/Außengewinde
• Form: gerade
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch ohne Knopf
• Durchsatzkapazität (min. 10 kPa): 10 - 100
• Durchsatzkapazität (min. 15 kPa): 100 - 150
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
