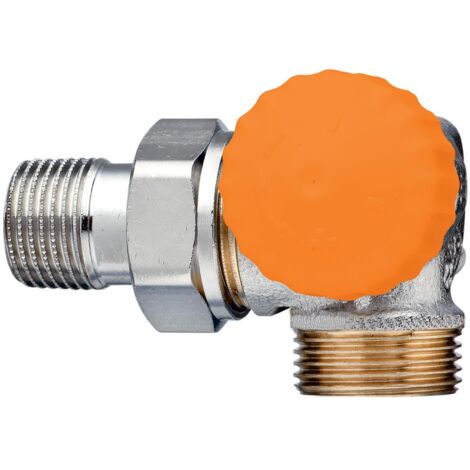

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Winkeleck rechts DN 15 mit Außengewinde G 3/4"

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Winkeleck rechts DN 15 mit Außengewinde G 3/4"

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse ist ein Winkeleck-Ventilunterteil mit automatischer Durchflussregelung. Es ist für den Anschluss an Heizkörper in Zweirohrsystemen konzipiert und ermöglicht einen einfachen hydraulischen Abgleich. Mit einem Außengewinde G 3/4 und einer Nennweite von DN 15 (1/2") bietet es eine präzise und zuverlässige Lösung für die Heizungsinstallation.

Wie funktioniert die automatische Durchflussregelung des Eclipse?

Das Thermostat-Ventilunterteil Eclipse von IMI Heimeier verfügt über eine automatische Durchflussregelung. Der erforderliche Durchfluss für einzelne Heizkörper wird direkt am Ventilunterteil eingestellt, wodurch der hydraulische Abgleich mit einem Handgriff erledigt ist. Der eingestellte Durchfluss wird nicht überschritten, selbst bei einem Überangebot, beispielsweise durch schließende Nachbarventile oder während der morgendlichen Aufheizphase. Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck, was komplexe Berechnungen zur Ermittlung der Einstellwerte überflüssig macht.

Welche Materialeigenschaften und Bauweise zeichnen das Ventilunterteil aus?

Das Gehäuse des IMI Heimeier Thermostat-Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur Langlebigkeit und Zuverlässigkeit bei. Die Ausführung als Winkeleck mit Anschluss am Heizkörper rechts und Außengewinde G 3/4 ermöglicht eine flexible Installation.

Welche Einstell- und Anschlussmöglichkeiten bietet das Eclipse?

Der Durchfluss des Eclipse Ventilunterteils ist stufenlos von 10 bis 150 l/h einstellbar. Die Voreinstellung kann mit einem Einstellschlüssel oder einem Maulschlüssel SW 11 vorgenommen werden. Die Einstellwerte sind sowohl stirnseitig als auch seitlich gut ablesbar. Das Ventilunterteil ist für eine Nennweite von DN 15 (1/2") ausgelegt. Der Rohranschluss erfolgt über ein 3/4 Zoll Eurokonus Außengewinde, während der Heizkörperanschluss 1/2 Zoll (15) beträgt. Der Thermostatanschluss ist als M30 x 1,5 ausgeführt. Das komplette Thermostat-Oberteil kann mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden und ist für alle Ventilgehäuse mit II+ Kennzeichnung geeignet.

Unter welchen Betriebsbedingungen arbeitet das Ventilunterteil zuverlässig?

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse ist für einen breiten Temperaturbereich ausgelegt. Die maximale Betriebstemperatur beträgt 120 °C, die minimale Betriebstemperatur -10 °C. Der zulässige Betriebsüberdruck liegt bei 10 bar. Für einen Durchfluss von 10 bis 100 l/h ist ein minimaler Differenzdruck von 10 kPa erforderlich, für 100 bis 150 l/h sind es 15 kPa. Der maximale Differenzdruck beträgt 60 kPa.

Technische Daten

• Nennweite: DN 15 (1/2")
• Rohranschluss: G 3/4 Außengewinde Eurokonus
• Heizkörperanschluss: 1/2 Zoll (15)
• Thermostatanschluss: M30 x 1,5
• Durchflussbereich: 10 bis 150 l/h
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Zul. Betriebsüberdruck: 10 bar
• Max. Differenzdruck: 60 kPa
• Werkstoff Gehäuse: Rotguss, vernickelt

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse bietet eine effiziente Lösung für den hydraulischen Abgleich von Heizungsanlagen. Durch die automatische Durchflussregelung im Bereich von 10 bis 150 l/h und die robuste Bauweise aus vernickeltem Rotguss ist es eine zuverlässige Komponente. Es ist für Zweirohrsysteme geeignet und ermöglicht eine präzise Temperatureinstellung am Heizkörper mit einer Nennweite von DN 15 (1/2") und einem zulässigen Betriebsüberdruck von 10 bar.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 3939-02.000
• Ausführung: Schlussstück/Außengewinde
• Form: Doppelwinkel rechts
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch mit Knopf
• Durchsatzkapazität (min. 10 kPa): 10 - 100
• Durchsatzkapazität (min. 15 kPa): 100 - 150
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
