IMI Heimeier Dynacon 150 Verteilererweiterungsset

IMI Heimeier Verteilererweiterungsset Dynacon 150, Durchfluss 10-170l/h, Edelstahl, 3/4" Eurokonus

Das IMI Heimeier Dynacon 150 Verteilererweiterungsset ist ein Flächensysteme-Verteiler zum Heizen und Kühlen. Es ermöglicht einen automatischen hydraulischen Abgleich durch integrierte Durchflussregler und ist für besonders kleine Kreiswassermengen sowie große Spreizungen konzipiert. Dieses Set bietet eine präzise Durchflussregelung und trägt zur Effizienz von Flächenheiz- und Kühlsystemen bei.

Wie funktioniert der automatische hydraulische Abgleich?

Das IMI Heimeier Dynacon 150 Verteilererweiterungsset verfügt über integrierte Durchflussregler in den Thermostat-Oberteilen im Rücklauf, die einen automatischen hydraulischen Abgleich sicherstellen. Der Durchfluss lässt sich pro Heizkreis stufenlos von 10 bis 170 l/h einstellen. Die eingestellte Durchflussmenge wird kontinuierlich angepasst, sodass der Durchfluss auch bei einem Überangebot, beispielsweise durch schließende Nachbarkreise, automatisch auf den voreingestellten Wert geregelt wird. Eine spezielle Regelkartusche sorgt dabei stetig für einen konstanten Durchfluss, was die Inbetriebnahme zeit- und kostensparend gestaltet.

Welche technischen Merkmale zeichnen den Verteiler aus?

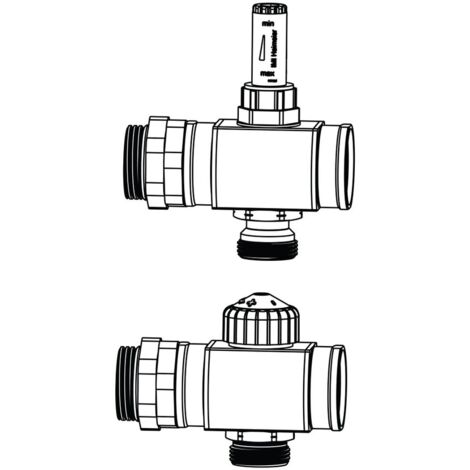

Der Verteiler des Dynacon 150 Erweiterungssets ist aus Edelstahl gefertigt. Die Rohranschlüsse sind als 3/4" Eurokonus ausgeführt und eignen sich für Klemmverschraubungen. Die Thermostat-Oberteile sind mit einem Anschluss M30x1,5 versehen und sind passend für alle IMI Heimeier Stellantriebe. Zur einfachen Funktionskontrolle ist pro Heizkreis eine Durchflussanzeige im Vorlauf integriert.

Welche Druck- und Temperaturbereiche sind zulässig?

Das IMI Heimeier Dynacon 150 Verteilererweiterungsset ist für einen maximalen Differenzdruck von 60 kPa ausgelegt, wobei ein Differenzdruck von 35 kPa empfohlen wird. Der minimale Differenzdruck beträgt 15 kPa für Durchflüsse von 10 bis 100 l/h und 20 kPa für Durchflüsse von 100 bis 170 l/h. Der Nenndruck des Systems liegt bei PN 6. Die maximale Betriebstemperatur beträgt 70 °C, während die minimale Betriebstemperatur 2 °C beträgt.

Technische Daten

• Durchflussbereich: 10 bis 170 l/h
• Anschluss Thermostat-Oberteile: M30x1,5
• Material Verteiler: Edelstahl
• Rohranschlüsse: 3/4" Eurokonus
• Max. Differenzdruck: 60 kPa
• Empfohlener Differenzdruck: 35 kPa
• Nenndruck: PN 6
• Max. Betriebstemperatur: 70 °C
• Min. Betriebstemperatur: 2 °C

Das IMI Heimeier Dynacon 150 Verteilererweiterungsset bietet eine zuverlässige Lösung für Flächenheiz- und Kühlsysteme. Mit seinem automatischen hydraulischen Abgleich und dem stufenlos einstellbaren Durchflussbereich von 10 bis 170 l/h sorgt es für eine effiziente und konstante Regelung. Die robuste Bauweise aus Edelstahl und die flexiblen 3/4" Eurokonus Anschlüsse machen es zu einer langlebigen Komponente in modernen Haustechnikinstallationen.

Produktspezifikation

• Hersteller-Warengruppe: Fußboden-Komponenten
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 9339-10.800
