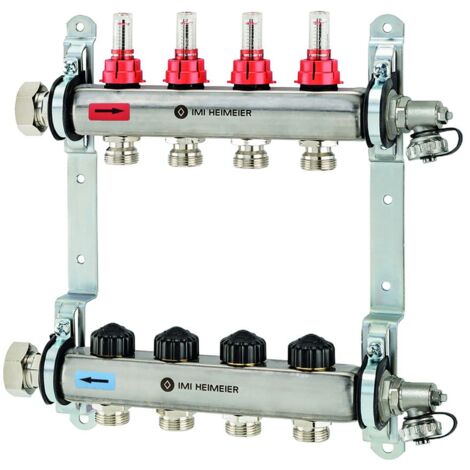

IMI Heimeier Heizkreisverteiler Dynalux mit Durchflussmengenanzeiger, 12 Heizkreise Fußboden

IMI Heimeier Heizkreisverteiler Dynalux, mit Durchflussmengenanzeiger, für 12 Heizkreise Fußboden

Der IMI Heimeier Heizkreisverteiler Dynalux mit Durchflussmengenanzeiger ist eine effiziente und zuverlässige Lösung für Fußbodenheizungen mit 12 Heizkreisen. Dieser Verteiler aus rostfreiem Stahl ermöglicht einen schnellen und präzisen hydraulischen Abgleich, was die Inbetriebnahme zeit- und kostensparend gestaltet.

Wie funktioniert der hydraulische Abgleich mit dem Dynalux Verteiler?

Der Dynalux Heizkreisverteiler ist mit einem Durchflussmengenanzeiger pro Heizkreis ausgestattet, der eine direkte Einstellung des Durchflusses in l/min ermöglicht. Der Durchfluss kann stufenlos von 0 bis 5 l/min angepasst werden. Dies vereinfacht den hydraulischen Abgleich erheblich und trägt zu einer effizienten Funktion der Fußbodenheizung bei, da kein Spezialwerkzeug erforderlich ist.

Welche technischen Merkmale zeichnen den Dynalux Heizkreisverteiler aus?

Der Verteiler ist aus robustem Edelstahl gefertigt und verfügt über eine 1" Überwurfmutter mit flachdichtendem Anschluss. Der Stutzenabstand beträgt 50 mm. Die Thermostat-Oberteile sind mit einem Anschluss M30x1,5 versehen und sind passend für alle IMI HEIMEIER Stellantriebe. Die Rohranschlüsse sind als 3/4" Eurokonus ausgeführt und eignen sich für Klemmverschraubungen.

Welche Funktionen sind für Wartung und Installation vorgesehen?

Eine integrierte Füll-, Entleer-, Spül- und Entlüftungsvorrichtung mit 3/4" Schlauchanschluss erleichtert Wartungsarbeiten. Die Montage wird durch den mitgelieferten Wandhalter mit Schrauben vereinfacht. Der Nenndruck beträgt PN 6, und die maximale Betriebstemperatur liegt bei 70 °C, die minimale bei -5 °C.

Technische Daten

• Anzahl Heizkreise: 12
• Durchflussbereich: 0-5 l/min
• Anschluss Thermostat-Oberteile: M30x1,5
• Werkstoff Verteiler: rostfreier Stahl
• Überwurfmutter: 1"
• Stutzenabstand: 50 mm
• Rohranschlüsse: 3/4" Eurokonus
• Anschluss Füll-/Entleer-/Spül-/Entlüftung: 3/4" Schlauchanschluss
• Nenndruck: PN 6
• Betriebstemperatur: -5 °C bis 70 °C

Der IMI HEIMEIER Heizkreisverteiler Dynalux mit 12 Heizkreisen und präzisem Durchflussmengenanzeiger bietet eine zuverlässige und langlebige Lösung für Fußbodenheizungssysteme. Gefertigt aus rostfreiem Stahl und ausgelegt für einen Nenndruck von PN 6 sowie Betriebstemperaturen von -5 °C bis 70 °C, ermöglicht dieser Verteiler eine einfache Installation und einen effizienten hydraulischen Abgleich.

Lieferumfang

• 1x IMI HEIMEIER Heizkreisverteiler Dynalux
• 1x Wandhalter mit Schrauben

Produktspezifikation

• Hersteller-Warengruppe: Fußboden-Komponenten
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 9320-12.800
• Werkstoff: rostfreier Stahl
