IMI Heimeier Heizkreisverteiler Dynalux mit Durchflussmengenanzeiger, 4 Heizkreise Fußboden

IMI Heimeier Heizkreisverteiler Dynalux, mit Durchflussmengenanzeiger, für 4 Heizkreise Fußboden

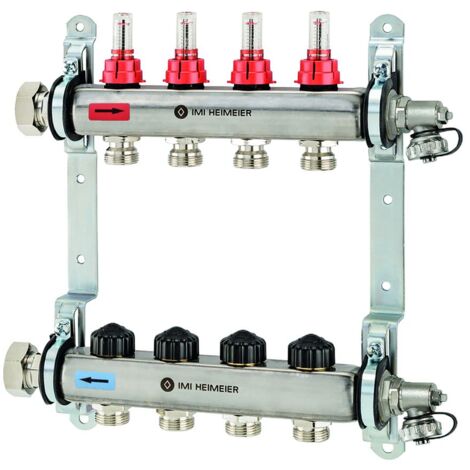

Der IMI Heimeier Heizkreisverteiler Dynalux ist ein Fußboden-Heizkreisverteiler für 4 Heizkreise, ausgestattet mit einem Durchflussmengenanzeiger. Dieses System ermöglicht eine präzise und stufenlose Einstellung des Durchflusses von 0 bis 5 l/min pro Heizkreis, was den hydraulischen Abgleich erheblich vereinfacht und Zeit sowie Kosten bei der Inbetriebnahme spart. Der Verteiler ist aus rostfreiem Stahl gefertigt und für den Einsatz mit IMI HEIMEIER Stellantrieben konzipiert.

Wie vereinfacht der Dynalux den hydraulischen Abgleich?

Der Dynalux Heizkreisverteiler verfügt über einen integrierten Durchflussmengenanzeiger, der die direkte Einstellung des Durchflusses für jeden Heizkreis in l/min ermöglicht. Die stufenlose Einstellbarkeit von 0 bis 5 l/min sorgt dafür, dass der hydraulische Abgleich schnell und unkompliziert durchgeführt werden kann. Dies trägt maßgeblich zu einer effizienten und kostensparenden Inbetriebnahme der Fußbodenheizung bei.

Welche technischen Merkmale zeichnen den Verteiler aus?

Der Heizkreisverteiler Dynalux ist aus rostfreiem Stahl gefertigt und besitzt eine Überwurfmutter 1" mit flachdichtendem Anschluss. Der Stutzenabstand beträgt 50 mm. Für die Regelung der Heizkreise sind Thermostat-Oberteile mit Anschluss M30x1,5 vorgesehen, die passend für alle IMI HEIMEIER Stellantriebe sind. Eine Füll-, Entleer-, Spül- und Entlüftungsvorrichtung mit 3/4" Schlauchanschluss ist ebenfalls vorhanden. Die Rohranschlüsse sind als 3/4" Eurokonus ausgeführt und eignen sich für Klemmverschraubungen.

Welche Betriebsparameter sind zu beachten?

Der Dynalux Heizkreisverteiler ist für einen Nenndruck PN 6 ausgelegt. Die maximale Betriebstemperatur beträgt 70 Grad C, während die minimale Betriebstemperatur -5 Grad C beträgt. Für die Installation des Verteilers ist laut Hersteller kein Spezialwerkzeug erforderlich, was die Montage zusätzlich vereinfacht.

Technische Daten

• Anzahl Heizkreise: 4
• Durchflussbereich: 0-5 l/min
• Einstellart Durchfluss: stufenlos
• Anschluss Thermostat-Oberteile: M30x1,5
• Stutzenabstand: 50 mm
• Verteilerwerkstoff: rostfreier Stahl
• Nenndruck: PN 6
• Max. Betriebstemperatur: 70 Grad C
• Min. Betriebstemperatur: -5 Grad C
• Rohranschlüsse: 3/4" Eurokonus

Der IMI HEIMEIER Heizkreisverteiler Dynalux bietet eine effiziente und zuverlässige Lösung für Fußbodenheizungen. Mit seiner robusten Konstruktion aus rostfreiem Stahl und der präzisen, stufenlosen Durchflusseinstellung von 0 bis 5 l/min für 4 Heizkreise, ermöglicht er einen einfachen hydraulischen Abgleich und eine schnelle Inbetriebnahme. Die Kompatibilität mit IMI HEIMEIER Stellantrieben und die einfache Installation ohne Spezialwerkzeug unterstreichen die Anwenderfreundlichkeit dieses Systems.

Lieferumfang

• 1x IMI Heimeier Heizkreisverteiler Dynalux
• 1x Wandhalter mit Schrauben

Produktspezifikation

• Hersteller-Warengruppe: Fußboden-Komponenten
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 9320-04.800
• Werkstoff: rostfreier Stahl
