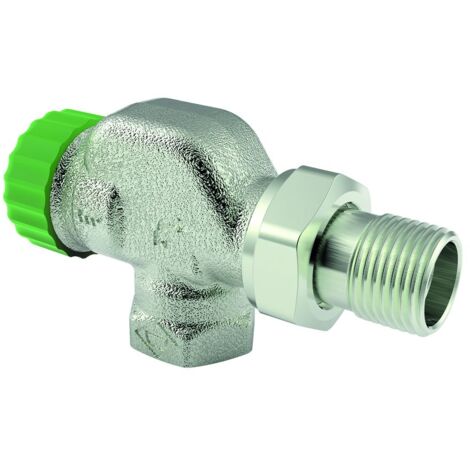

IMI Heimeier Thermostat-Ventilunterteil Eclipse 300, Axialform, DN 15 mit automatischer Durchflussregelung, f große Heizkörper

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln
Verkauft von Heizbude

Das könnte Sie auch interessieren

Comap-Lenkrad quadratisch 7 H42mm mit SchraubeCOMAP
3 Modelle

Comap-Lenkrad quadratisch 7 H42mm mit Schraube

262
8,58€

Inkl. MwSt., zzgl. Versand

Comap-Lenkrad quadratisch 7,5 H33mm mit SchraubeCOMAP
3 Modelle

Comap-Lenkrad quadratisch 7,5 H33mm mit Schraube

262
8,07€

Inkl. MwSt., zzgl. Versand

De Dietrich Modularer programmierbarer Draht-Raumthermostat AD 304DE DIETRICH

De Dietrich Modularer programmierbarer Draht-Raumthermostat AD 304

113
267,24€

Inkl. MwSt., zzgl. Versand

Kostenloser Versand
Raumthermostat mit Kabel und Trockenkontakt, programmierbar Easy Control Chaffoteaux Kompatibel mit allen HeizkesselnCHAFFOTEAUX

Raumthermostat mit Kabel und Trockenkontakt, programmierbar Easy Control Chaffoteaux Kompatibel mit allen Heizkesseln

44
(69,89€/pc)
153,60€

Inkl. MwSt., zzgl. Versand

Kostenloser Versand
Raumthermostat zum Heizen und KühlenSIEMENS

Raumthermostat zum Heizen und Kühlen

36
36,15€

Inkl. MwSt., zzgl. Versand

Thermostat-Kopf mit Heizkörperkolben CONICPETTINAROLI

Thermostat-Kopf mit Heizkörperkolben CONIC

353
21,05€

Inkl. MwSt., zzgl. Versand

Programmierbarer ThermostatOTIO

Programmierbarer Thermostat

75
56,19€

Inkl. MwSt., zzgl. Versand

Renkforce TR-93 TR-93 Raumthermostat Aufputz   1 St.RENKFORCE

Renkforce TR-93 TR-93 Raumthermostat Aufputz 1 St.

120

Inkl. MwSt., zzgl. Versand

HEIMEIER Thermostatkopf K mit Direktanschluss für Danfoss RAVL 9700-24.500 ohne NullstellungHEIMEIER
6 Modelle
N°1 im Verkauf

HEIMEIER Thermostatkopf K mit Direktanschluss für Danfoss RAVL 9700-24.500 ohne Nullstellung

24

Inkl. MwSt., zzgl. Versand

Manuelles Handrad für Kühlerventile Giacomini R450X001  weißGIACOMINI
Schnäppchen

Manuelles Handrad für Kühlerventile Giacomini R450X001 weiß

288

Inkl. MwSt., zzgl. Versand

Thermostat tms 450mm, 60000683 - warmwasserboiler
N°1 im Verkauf

Thermostat tms 450mm, 60000683 - warmwasserboiler

31

Inkl. MwSt., zzgl. Versand

SONNI Hahnblock Thermostatventil  Multiblock Set Heizkörper Mittelanschluss WeißSONNI
Black Friday

SONNI Hahnblock Thermostatventil Multiblock Set Heizkörper Mittelanschluss Weiß

16
-5%
36,99€Niedr. Preis 30T

Inkl. MwSt., zzgl. Versand

Kostenloser Versand
Heizkörper Multiblock Anschlussgarnitur Hahnblock Ventil Thermostat AnthrazitSONNI
Black Friday

Heizkörper Multiblock Anschlussgarnitur Hahnblock Ventil Thermostat Anthrazit

14
-18%
36,99€Niedr. Preis 30T

Inkl. MwSt., zzgl. Versand

Kostenloser Versand
Wifi-Thermostat mit Anschluss an Gas-Öl-Kessel Wärmepumpe HomeFlowWLAVIDSEN
Black Friday

Wifi-Thermostat mit Anschluss an Gas-Öl-Kessel Wärmepumpe HomeFlowWL

57
-20%
89,90€Niedr. Preis 30T

Inkl. MwSt., zzgl. Versand

Mechanischer ThermostatOTIO

Mechanischer Thermostat

56
14,99€

Inkl. MwSt., zzgl. Versand

Mit ähnlichen Produkten vergleichen

Produktinformationen

Beschreibung

IMI Heimeier Thermostat-Ventilunterteil Eclipse 300, Axialform DN 15

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse 300 in Axialform und DN 15 bietet eine automatische Durchflussregelung, die es ideal für sehr große Heizkörper und kleine Temperaturspreizungen macht. Es ermöglicht einen einfachen hydraulischen Abgleich und sorgt für eine effiziente Wärmeverteilung in Heizungsanlagen.

Wie funktioniert die automatische Durchflussregelung des Eclipse 300?

Das Thermostat-Ventilunterteil Eclipse 300 ermöglicht die direkte Einstellung des erforderlichen Durchflusses am Ventil selbst. Dadurch wird der hydraulische Abgleich mit einem einzigen Handgriff erledigt, ohne dass komplexe Berechnungen zur Ermittlung der Einstellwerte erforderlich sind. Der eingestellte Durchfluss wird unter keinen Umständen überschritten, selbst bei einem Überangebot, beispielsweise durch schließende Nachbarventile oder während der morgendlichen Aufheizphase. Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck und stellt so einen konstanten Durchfluss sicher, auch bei variierendem Differenzdruck.

Welche Materialien und Eigenschaften zeichnen das Ventilunterteil aus?

Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur Langlebigkeit und Dichtheit bei. Das Produkt ist geprüft nach DIN EN 215.

Wie erfolgt die Einstellung des Durchflusses und die Wartung?

Der Durchfluss ist von 30 bis 300 l/h stufenlos einstellbar. Die Voreinstellung kann mit einem Einstellschlüssel oder einem Maulschlüssel (SW 11) vorgenommen werden. Die Einstellwerte sind sowohl stirnseitig als auch seitlich gut ablesbar. Das komplette Thermostat-Oberteil kann bei Bedarf mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden.

Welche Anschlussmöglichkeiten bietet das Ventilunterteil?

Das Ventilunterteil verfügt über einen Innengewindeanschluss für Gewinderohr. In Verbindung mit Klemmverschraubungen ist es auch für Kupfer-, Präzisionsstahl- oder Verbundrohr geeignet. Es ist speziell für den Einsatz in Zweirohrsystemen ausgelegt.

Technische Daten

  • Nennweite (DN): DN 15 (1/2")
  • Ausführung: Axialform
  • Oberflächenschutz: vernickelt
  • Automatische Durchflussregelung: ja
  • Durchfluss einstellbar: 30 bis 300 l/h (stufenlos)
  • Max. Betriebstemperatur: 120 °C
  • Min. Betriebstemperatur: -10 °C
  • Zul. Betriebsüberdruck: PB 10 bar
  • Min. Differenzdruck: 20 kPa
  • Max. Differenzdruck: 60 kPa

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse 300 bietet eine effiziente Lösung für den hydraulischen Abgleich in Heizungsanlagen. Mit seiner automatischen Durchflussregelung, dem robusten Gehäuse aus Rotguss und einem breiten Betriebstemperaturbereich von -10 °C bis 120 °C sowie einem zulässigen Betriebsüberdruck von PB 10 bar stellt es eine langlebige und wartungsfreundliche Komponente dar.

Produktspezifikation

  • Hersteller-Warengruppe: Thermostat-Ventilunterteile
  • Hersteller-Produktgruppe: IMI Heimeier
  • Hersteller-Artikelnummer: 3950-02.000
  • Ausführung: Schlussstück/Innengewinde
  • Bauhöhe: 32,5
  • Oberflächenschutz: vernickelt
  • Farbe des Knopfes: grün
  • Bedienung: thermostatisch mit Knopf
  • Durchsatzkapazität (min. 10 kPa): 30 - 225
  • Durchsatzkapazität (min. 15 kPa): 30 - 300
  • Automatische Durchflussregelung: ja
  • Mit Staubkappe: ja
  • Mit Quetschset: nein
  • Geeignet für Einrohrsystem: nein
  • Geeignet für Zweirohrsystem: ja
  • Größe Heizkörperanschluss: 1/2 Zoll (15)
  • Strömungsrichtung entgegengesetzt: nein
  • Vorab einstellbar: ja
  • Voreinstellung: mit Schlagdämpfer
  • Thermostatische Vorbereitung: ja
  • Mit gebogenem Schlussstück: nein

Eigenschaften

  • Marke
    HEIMEIER
  • Verbindungskonfiguration
    Außen/Innen
  • Farbe
    Mehrfarbig
  • Gewindegröße
    1/2" (15x21)
  • Form
    Abgewinkelt
  • Höhe
    99 mm
  • Gewicht
    306 g
  • Art des Kopfes
    Thermostatmischer
  • ManoMano Art.-Nr
    ME91022513
  • MMID
    509812437358
  • Herstellerreferenz
    BAN9009308
  • EAN
    4024052054824
