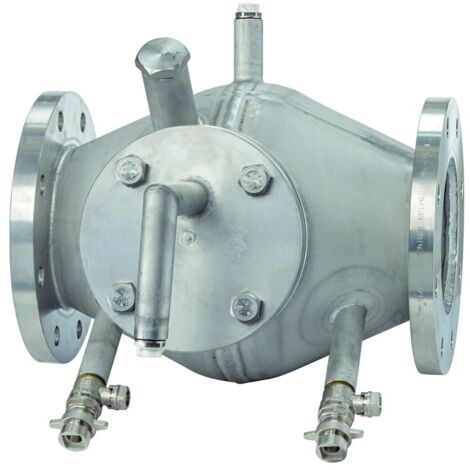

IMI Pneumatex Abscheider Ferro-Cleaner Typ 606, DN 400 mit 3 Magnete und Anode, PN 10, Flansche

IMI Pneumatex Abscheider Ferro-Cleaner Typ 606, DN 400 mit 3 Magneten und Anode, PN 10, Flansche

Der IMI Pneumatex Abscheider Ferro-Cleaner Typ 606 ist ein Magnetflussfiltersystem mit Flanschanschluss (DN 400), drei Magneten und einer Magnesium-Anode. Er schützt Heizungs- und Kälteanlagen effektiv vor Magnetit, Schlamm und Korrosionen und ist für Heiz-, Solar- und Kühlsysteme sowie geschlossene Systeme geeignet. Die kompakte Bauart ermöglicht einen flexiblen Einbau in jeder möglichen Lage, sei es vertikal oder horizontal, ohne Leistungsverluste.

Wie schützt der Ferro-Cleaner die Anlage vor Verunreinigungen?

Das Magnetflussfiltersystem Ferro-Cleaner von IMI Pneumatex nutzt ein magnetisches Funktionsprinzip, um feinste Magnetitpartikel, Schlamm und Korrosionen zu erfassen. Eine zusätzliche Magnesium-Anode reduziert Sauerstoff in der Anlage und minimiert so die Korrosionsbildung. Dies trägt maßgeblich zum Schutz und zur Effizienz von Heizungs- und Kälteanlagen bei.

Welche Vorteile bietet der flexible Einbau des Abscheiders?

Der Ferro-Cleaner kann vertikal oder horizontal in jeder möglichen Lage eingebaut werden, ohne Leistungsverluste zu erleiden. Seine Funktion ist unabhängig von der Strömungsrichtung. Die kompakte Bauart vereinfacht die Montage, für die kein Spezialwerkzeug erforderlich ist. Der Einbau des Ferro-Cleaners beeinflusst die Leistung und Lebensdauer der angeschlossenen Anlage positiv.

Für welche Medien und Systemtypen ist der Ferro-Cleaner geeignet?

Dieser Abscheider ist für den Einsatz in geschlossenen Systemen konzipiert und verarbeitet nicht aggressive und nicht giftige Medien. Ein Frostschutzmittelzusatz bis 50 % ist zulässig. Das Gehäuse besteht aus Edelstahl (1.4307), was eine hohe Beständigkeit bietet.

Welche technischen Grenzwerte sind für die Auslegung relevant?

Der Ferro-Cleaner ist für eine Druckklasse PN 10 ausgelegt. Die maximal zulässige Temperatur (TS) beträgt 120 °C, die minimal zulässige Temperatur (TSmin) liegt bei -20 °C. Der maximale Volumenstrom ist mit 500 m³/h angegeben, bei einem Druckverlust von weniger als 50 mbar.

Technische Daten

• Typ: Ferro-Cleaner Typ 606
• Nenndurchmesser: DN 400
• Druckklasse: PN 10
• Max. Volumenstrom: 500 m³/h
• Max. zul. Temperatur: 120 °C
• Min. zul. Temperatur: -20 °C
• Druckverlust: < 50 mbar
• Gehäusematerial: Edelstahl (1.4307)
• Anschlussart: Flansch
• Ausführung: horizontal/vertikal

Der IMI Pneumatex Abscheider Ferro-Cleaner Typ 606 bietet als zuverlässiges Magnetflussfiltersystem umfassenden Schutz für Heizungs- und Kälteanlagen. Mit seinem Nenndurchmesser von DN 400, der Druckklasse PN 10 und einem maximalen Volumenstrom von 500 m³/h trägt er maßgeblich zur Erhaltung der Anlagenleistung und zur Verlängerung der Lebensdauer bei. Die flexible Einbaumöglichkeit und die effektive Abscheidung von Magnetit und Schlamm machen ihn zu einer wichtigen Komponente für effiziente und langlebige Systeme.

Produktspezifikation

• Hersteller-Warengruppe: Zeparo
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 7921113
• Ausführung: horizontal/vertikal
• Anschluss: Flansch
• Auslaufhahn: nein
• Magnetisches Funktionsprinzip: ja
• Druckstufe Artikel: PN 10
• Mit automatischem Entlüfter: ja
• Baulänge: 500
• Typ Abscheider: Schmutz
• Durchflussleistung: 0 - 500
• Nenndurchmesser: DN 400
• Geeignet für geschlossene Systeme: ja
• Geeignet für Heizung: ja
• Geeignet für Kühlen: ja
