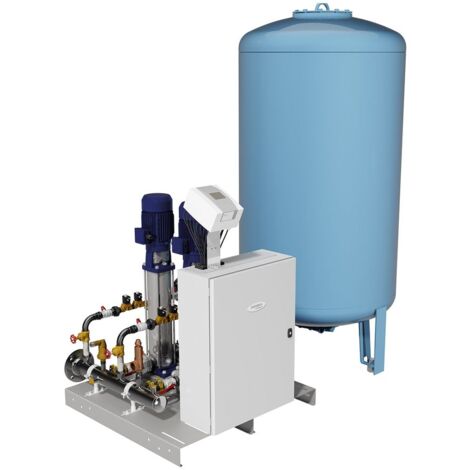

IMI Pneumatex Präzisionsdruckhaltung Transfero TI Connect 161.2 PC1

IMI Pneumatex Präzisionsdruckhaltung Transfero TI Connect, 161.2 PC1, 16 bar DN 80, Anschlussleistung 7,2kW, Höhe 1300mm

Die IMI Pneumatex Präzisionsdruckhaltung Transfero TI Connect 161.2 PC1 ist ein leistungsstarkes und präzises Pumpendruckhaltungssystem. Es ist ideal für Anwendungen in Heizungs-, Solar- und Kühlwassersystemen sowie für Bedarfsspitzen in Fernwärmenetzen. Das System überzeugt durch ein kompaktes Design, zwei Pumpen und eine intelligente BrainCube-Steuerung.

Wie sorgt das System für präzise Druckhaltung?

Das Transfero TI Connect 161.2 PC1 System von IMI Pneumatex ist mit zwei Pumpen und zwei Überströmleitungen ausgestattet, die jeweils zwei in Reihe geschaltete Überströmventile besitzen. Die Schaltung erfolgt zeitüberwacht und lastabhängig, was eine hohe Präzision in der Druckhaltung sicherstellt. Eine Fillsafe-Nachspeiseüberwachung ermöglicht zudem die Ansteuerung einer Pleno PX Nachspeiseeinheit. Das System ist für Anlagen nach EN 12828 konzipiert und kann optional für Temperaturen über 110 °C in Anlagen nach EN 12952 und EN 12953 mit Zusatzausrüstung eingesetzt werden. Auch für Solarsysteme nach EN 12976 und ENV 12977 ist es geeignet, sofern ein bauseitiger Übertemperaturschutz bei Stromausfall vorhanden ist.

Welche Steuerungstechnologie kommt zum Einsatz?

Die integrierte BrainCube-Steuerung des Systems ist selbstoptimierend und verfügt über eine Memoryfunktion. Die Bedienung erfolgt über einen robusten 3,5 Zoll-TFT-Farb-Touchscreen mit Beleuchtung. Eine web-basierte Schnittstelle ermöglicht Fernsteuerung und den Zugriff auf Live-Daten. Die benutzerfreundliche Menüstruktur mit Wisch- und Tippbedienung bietet eine Schritt-für-Schritt-Anleitung zur Inbetriebnahme und Soforthilfe über Pop-up-Fenster. Alle relevanten Parameter und Betriebszustände werden mehrsprachig in Volltext oder grafisch dargestellt. Für die Anbindung an IMI-Webserver und Gebäudeleittechnik sind integrierte Standardanschlüsse wie Ethernet, RS 485, Modbus TCP, RTU und das IMI Pneumatex-Protokoll vorhanden. Softwareupdates und Datenprotokolle sind via USB möglich.

Welche Konstruktionsmerkmale und Sicherheitsfunktionen bietet das System?

Der PowerCube-Schaltschrank PC1 ist mit einem Hauptschalter mit Not-Aus-Funktion, zwei Motorschutzschaltern sowie einer Sanftstart- und Sanftstopp-Automatik für jede Pumpe ausgestattet. Die elektrische Verkabelung ist halogenfrei gemäß EN 50575 und EN 13501-6 ausgeführt. Gesicherte Absperrungen in Überström- und Pumpenleitungen sowie eine hochwertige, stabile verzinkte Grundplatte tragen zur Betriebssicherheit bei. Die variable Aufstellung ist vor oder neben dem Basisgefäß möglich. Ein DSV...DGH Sicherheitsventil zur Gefäßabsicherung ist integriert.

Technische Daten

• Max. zul. Druck: 16 bar
• Max. zul. Temperatur: 90 °C
• Elektrische Anschlussleistung: 7,20 kW
• Schalldruckpegel: kleiner 70 dB(A)
• Anschluss zum Gefäß: SG DN 80
• Anschluss zur Anlage: SA DN/PN 80/16
• Anschluss Nachspeisung: SNS Rp 3/4
• Höhe: 1300 mm
• Gewicht (leer): 190 kg
• Spannungsversorgung Hauptstrom: 3x 400 V/50 Hz (3P+PE)

Die IMI Pneumatex Präzisionsdruckhaltung Transfero TI Connect 161.2 PC1 bietet eine zuverlässige Lösung für die Druckhaltung in komplexen Heizungs-, Solar- und Kühlwassersystemen. Mit zwei Pumpen, einer elektrischen Anschlussleistung von 7,20 kW und einem maximal zulässigen Druck von 16 bar ist das System für anspruchsvolle Anwendungen ausgelegt. Die intuitive BrainCube-Steuerung mit Touchscreen und Fernzugriff ermöglicht eine effiziente Überwachung und Steuerung.

Produktspezifikation

• Hersteller-Warengruppe: Transfero
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 30103081114
• Bauhöhe: 1300
• Leistungsaufnahme: 7,2
• Anschluss: Flansch
• Durchmesser: 1100
• Koppelbar: ja
• Anschlussspannung: 400
• Elektrischer Anschluss: Anschlussklemmen
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 16
• Nenndurchmesser Ausdehnungsanschluss: DN 80
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: ja
