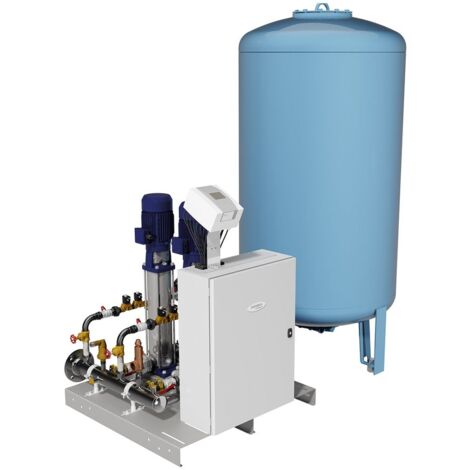

IMI Pneumatex Präzisionsdruckhaltung Transfero TI Connect 91.2 PC1

IMI Pneumatex Präzisionsdruckhaltung Transfero TI Connect, 91.2 PC1, 16 bar DN 80, Anschlussleistung 4,2kW, Höhe 1200mm

Die IMI Pneumatex Präzisionsdruckhaltung Transfero TI Connect 91.2 PC1 ist ein fortschrittliches Pumpendruckhaltungssystem, das für hohe Leistung und Präzision in Heizungs-, Solar- und Kühlwassersystemen entwickelt wurde. Es eignet sich zudem ideal für Bedarfsspitzen in Fernwärmenetzen.

Wie sorgt die Transfero TI Connect 91.2 PC1 für präzise Druckhaltung?

Das System nutzt zwei Pumpen und zwei Überströmleitungen, die jeweils mit zwei in Reihe geschalteten Überströmventilen ausgestattet sind. Die Schaltung arbeitet zeitüberwacht und lastabhängig, um eine konstante Druckhaltung sicherzustellen. Eine Fillsafe-Nachspeiseüberwachung mit Ansteuerungsmöglichkeit einer Pleno PX Nachspeiseeinheit ist integriert, um die automatische Nachspeisung zu ermöglichen.

Welche Steuerung und Bedienung bietet die BrainCube-Technologie?

Die integrierte BrainCube-Steuerung ist selbstoptimierend und verfügt über eine Memoryfunktion. Die Bedienung erfolgt über einen robusten 3,5 Zoll-TFT-Farb-Touchscreen mit Beleuchtung. Eine web-basierte Schnittstelle ermöglicht die Fernsteuerung und den Zugriff auf Live-Daten. Die menügeführte Struktur ist benutzerfreundlich gestaltet und bietet Wisch- und Tippbedienung, eine Schritt-für-Schritt-Anleitung zur Inbetriebnahme sowie Soforthilfe in Pop-up-Fenstern. Alle relevanten Parameter und Betriebszustände werden mehrsprachig als Volltext oder grafisch dargestellt.

Wie ist die Einbindung in Gebäudeleittechnik und das Updateszenario gelöst?

Für die Anbindung an IT- und Gebäudeleittechnik bietet das System integrierte Standardanschlüsse wie Ethernet, RS 485, Modbus TCP, RTU und das IMI Pneumatex-Protokoll. Diese ermöglichen die Kommunikation mit IMI-Webservern und der Gebäudeleittechnik. Softwareupdates und Datenprotokolle können bequem via USB über den PowerCube-Schaltschrank PC1 durchgeführt werden.

Welche elektrischen Sicherheits- und Betriebsfunktionen sind integriert?

Der PowerCube-Schaltschrank PC1 umfasst einen Hauptschalter mit Not-Aus-Funktion, zwei Motorschutzschalter sowie eine Sanftstart- und Sanftstopp-Automatik für jede Pumpe. Die komplette elektrische Verkabelung ist in halogenfreier Ausführung gemäß EN 50575 und EN 13501-6 ausgeführt. Gesicherte Absperrungen sind in den Überström- und Pumpenleitungen vorhanden. Das System verfügt über eine hochwertige, stabile verzinkte Grundplatte, die eine variable Aufstellung vor oder neben dem Basisgefäß ermöglicht. Für die Installation ist kein Spezialwerkzeug erforderlich.

Für welche Anwendungen und technischen Rahmenbedingungen ist die Transfero TI Connect 91.2 PC1 konzipiert?

Die Präzisionsdruckhaltung ist für den Einsatz in Heizungs- und Solaranlagen sowie in Kühlwassersystemen vorgesehen. Sie erfüllt die Anforderungen für Anlagen nach EN 12828. Optional ist der Betrieb bei Temperaturen über 110 Grad C nach EN 12952 und EN 12953 mit Zusatzausrüstung wie dem Druckbegrenzer Paz PMIN und dem Wasserstandsbegrenzer Com Cube DML möglich. Für Solarsysteme nach EN 12976 und ENV 12977 ist ein bauseitiger Übertemperaturschutz bei Stromausfall erforderlich.

Technische Daten

• Max. zul. Druck: 10 bar
• Max. zul. Temperatur: 90 Grad C
• Elektr. Anschlussleistung: 4,20 kW
• Spannungsversorgung Hauptstrom: 3x 400 V/50 Hz (3P+PE)
• Schalldruckpegel: kleiner 70 dB(A)
• Anschluss zum Gefäß: SG DN 80
• Anschluss zur Anlage: SA DN/PN 80/16
• Höhe: 1200 mm
• Gewicht leer: 150 kg
• Durchmesser: 1100

Die IMI Pneumatex Transfero TI Connect 91.2 PC1 bietet eine zuverlässige und präzise Druckhaltung für anspruchsvolle Heiz-, Solar- und Kühlwassersysteme. Mit einer elektrischen Anschlussleistung von 4,20 kW und einem maximalen Betriebsdruck von 10 bar ist das System für hohe Anforderungen ausgelegt. Die intelligente BrainCube-Steuerung mit Touchscreen und Fernsteuerungsoptionen sorgt für eine effiziente und benutzerfreundliche Bedienung.

Lieferumfang

• 1x IMI Pneumatex Präzisionsdruckhaltung Transfero TI Connect 91.2 PC1
• 1x DSV...DGH Sicherheitsventil zur Gefäßabsicherung

Produktspezifikation

• Hersteller-Warengruppe: Transfero
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 30103081112
• Bauhöhe: 1200
• Leistungsaufnahme: 4,2
• Anschluss: Flansch
• Durchmesser: 1100
• Koppelbar: ja
• Anschlussspannung: 400
• Elektrischer Anschluss: Anschlussklemmen
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 10
• Nenndurchmesser Ausdehnungsanschluss: DN 80
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: ja
