IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TV 14.1 E Connect

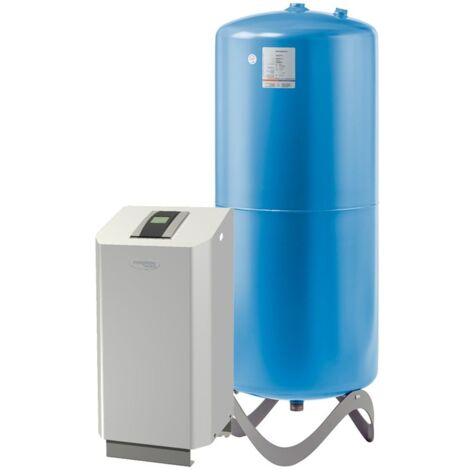

IMI Pneumatex Präzisionsdruckhaltung Transfero TV 14.1 E Connect, 1 Pumpe

Die IMI Pneumatex Präzisionsdruckhaltung Transfero TV 14.1 E Connect ist ein fortschrittliches System zur präzisen Druckhaltung in Heizungs-, Solar- und Kühlwassersystemen. Mit einer Regelgenauigkeit von +/-0,2 bar, integrierter Cyclone Vakuumentgasung und Nachspeisung ist dieses System auch für Bedarfsspitzen in Fernwärmenetzen geeignet. Es ist mit einer Pumpe ausgestattet und bietet eine hohe Leistung bei kompaktem Design.

Welche Funktionen bietet die Transfero TV 14.1 E Connect für die Druckhaltung und Entgasung?

Das System stellt eine präzise Druckhaltung und eine effiziente Entgasung durch die integrierte Cyclone Vakuumentgasung sicher. Ein Überströmventil ist für die Entgasung und Druckhaltung vorgesehen. Die Nachspeisung wird durch ein Magnetventil und einen Wasserzähler gesteuert und durch die Fillsafe Nachspeiseüberwachung überwacht. Zusätzlich sind Anschlüsse für optionale Pleno P BA4R/AB5(R) Nachspeisemodule sowie die Überwachung optionaler Pleno Refill Module zur Aufbereitung des Nachspeisewassers vorhanden.

Wie erfolgt die Bedienung und Kommunikation des Systems?

Die Bedienung der Transfero TV 14.1 E Connect erfolgt über ein beleuchtetes 3,5 Zoll Farb-TFT Touch-Screen Display und eine digitale Steuerungseinheit. Das System ermöglicht eine einfache Inbetriebnahme, Fernzugriff und Fernunterstützung bei der Störungsbehebung. Eine automatische Kalibrierung ist integriert. Schnittstellen für die Kommunikation mit dem IMI Webserver und der Gebäudeleittechnik sind vorhanden, darunter ein Ein-/Ausgang RS 485, ein Ethernet-RJ45-Anschluss und ein USB-Hub-Anschluss.

Welche technischen Merkmale und Sicherheitsaspekte sind relevant?

Die Präzisionsdruckhaltung ist für Anlagen nach EN 12828, SWKI 93-1 sowie Solarsysteme nach EN 12976 und ENV 12977 ausgelegt, wobei ein bauseitiger Übertemperaterschutz bei Stromausfall erforderlich ist. Das System ist für Frostschutzmittelzusätze bis 50 % geeignet. Die elektrischen Anschlüsse umfassen einen Anschluss (inklusive Gegenstecker) für die Versorgungsspannung von 230 V und vier potenzialfreie Ausgänge (NO) für externe Alarmanzeigen (230 V, maximal 2 A). Die Schutzart beträgt IP 54 nach EN 60529. Metallbauteile mit Medienkontakt bestehen aus C-Stahl, Gusseisen, Edelstahl, AMETAL, Messing und Rotguss. Das Gerät ist nach LV-D. 2014/35/EU und EMC-D. 2014/30/EU gebaut und erfordert kein Spezialwerkzeug für die Installation.

Technische Daten

• Elektrische Spannung: 1 x 230 V, 50 Hz
• Elektrische Anschlussleistung: 1,7 kW
• Arbeitsdruckbereich dpu: 5,5-10 bar
• Maximal zulässiger Druck (PS): 13 bar
• Maximal zulässige Temperatur (TS): 90 °C
• Schutzart: IP 54
• Breite: 500 mm
• Höhe: 1300 mm
• Tiefe: 530 mm
• Anschluss Gefäß: G1 1/4

Die IMI Pneumatex Transfero TV 14.1 E Connect bietet eine zuverlässige und präzise Druckhaltung mit einer Regelgenauigkeit von +/-0,2 bar und einer elektrischen Anschlussleistung von 1,7 kW. Sie ist vielseitig in Heizungs-, Solar- und Kühlwassersystemen einsetzbar und unterstützt durch ihre intelligenten Kommunikationsschnittstellen eine effiziente Integration in moderne Gebäudetechnik. Die robuste Bauweise und die Eignung für Frostschutzmittelzusätze bis 50 % unterstreichen die Leistungsfähigkeit dieses Systems.

Produktspezifikation

• Hersteller-Warengruppe: Transfero
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 8111504
• Bauhöhe: 1300
• Leistungsaufnahme: 1,7
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser: 500
• Koppelbar: ja
• Anschlussspannung: 230
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 13
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: nein
