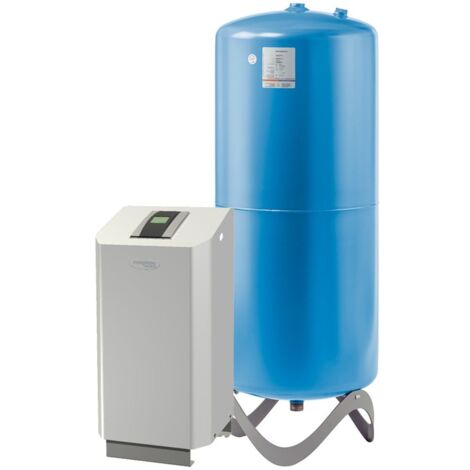

IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TV 14.2 EHC Connect

IMI Pneumatex Präzisionsdruckhaltung Transfero TV 14.2 EHC Connect, 2 Pumpen, mit zweitem Überströmventil u. Kälteisolierung

Die IMI Pneumatex Präzisionsdruckhaltung Transfero TV 14.2 EHC Connect ist ein fortschrittliches Pumpendruckhaltungssystem, das für hohe Leistung, kompaktes Design und präzise Regelung entwickelt wurde. Es eignet sich ideal für den Einsatz in Heizungs- und Solaranlagen sowie Kühlwassersystemen und ist auch für Bedarfsspitzen in Fernwärmenetzen geeignet. Das System bietet eine Druckhaltung mit einer Genauigkeit von +/-0,2 bar, integrierte Cyclone Vakuumentgasung und eine zuverlässige Nachspeisefunktion.

Für welche Anwendungen ist die Transfero TV 14.2 EHC Connect konzipiert?

Die Transfero Druckhaltungssysteme mit Pumpen von IMI Pneumatex sind für Anwendungen gedacht, in denen es auf hohe Leistung, kompaktes Design und Präzision ankommt. Der Transfero TV 14.2 EHC Connect ist ausdrücklich für Heiz-, Solar- und Kühlwassersysteme vorgesehen und zudem geeignet, wenn Bedarfsspitzen in einem Fernwärmenetz auftreten. Das System ist für Anlagen nach EN 12828, SWKI 93-1, Solarsysteme nach EN 12976 und ENV 12977 konzipiert.

Wie funktioniert die Druckhaltung und Entgasung?

Der Transfero TV 14.2 EHC Connect arbeitet mit einer Präzisionspumpendruckhaltung von +/-0,2 bar. Für die effiziente Entgasung ist eine Cyclone Vakuumentgasung integriert. Das System ist mit zwei Pumpen ausgestattet und verfügt über zwei Überströmventile: eines für die Entgasung und Druckhaltung sowie ein weiteres für die Druckhaltung bei Spitzenlast. Eine Kälteisolierung mit Kondenswasserschutz ist ebenfalls vorhanden.

Wie wird die Nachspeisung geregelt und überwacht?

Die Nachspeisung erfolgt über ein Magnetventil und einen Wasserzähler. Die Fillsafe Nachspeiseüberwachung ist für eine zuverlässige Kontrolle integriert. Zudem gibt es einen Anschluss für optionale Pleno P BA4R/AB5(R) Nachspeisemodule sowie eine Überwachung optionaler Pleno Refill Module zur Aufbereitung des Nachspeisewassers. Das System ist für Frostschutzmittelzusätze bis zu 50 % geeignet.

Welche Bedien- und Kommunikationsmöglichkeiten bietet das System?

Die Bedienung der Transfero TV 14.2 EHC Connect erfolgt über ein beleuchtetes 3,5" Farb-TFT Touch-Screen Display. Das System ermöglicht eine einfache Inbetriebnahme, Fernzugriff und Fernunterstützung bei der Störungsbehebung. Eine automatische Kalibrierung ist integriert. Für die Kommunikation mit externen Systemen stehen Schnittstellen für den IMI Webserver und die Gebäudeleittechnik zur Verfügung, darunter ein RS 485 Ein-/Ausgang, ein Ethernet-RJ45-Anschluss und ein USB-Hub-Anschluss. Vier potenzialfreie Ausgänge (NO) dienen der externen Alarmanzeige. Die Schutzart ist mit IP 54 nach EN 60529 angegeben. Metallbauteile mit Medienkontakt bestehen aus C-Stahl, Gusseisen, Edelstahl, AMETAL, Messing und Rotguss.

Technische Daten

• Präzisionsdruckhaltung: +/-0,2 bar
• Elektrische Anschlussleistung: 3,4 kW
• Elektrische Spannung: 1 x 230 V, 50 Hz
• Arbeitsdruckbereich: 5,5-10 bar
• Max. zul. Druck: 13 bar
• Max. Mediumtemperatur: 90 °C
• Min. Mediumtemperatur: 0 °C
• Schutzart: IP 54
• Abmessungen (B x H x T): 680 mm x 1300 mm x 530 mm
• Anschluss Gefäß: G1 1/4

Die IMI Pneumatex Transfero TV 14.2 EHC Connect bietet eine zuverlässige und präzise Druckhaltung für anspruchsvolle Heiz-, Solar- und Kühlwassersysteme. Mit einer elektrischen Anschlussleistung von 3,4 kW und einem maximalen Arbeitsdruck von 13 bar stellt das System eine effiziente Funktion sicher. Die integrierte Vakuumentgasung, die automatische Nachspeisung und die umfangreichen Kommunikationsschnittstellen ermöglichen eine optimale Systemintegration und einfache Wartung.

Produktspezifikation

• Hersteller-Warengruppe: Transfero
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 8111554
• Bauhöhe: 1300
• Leistungsaufnahme: 3,4
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser: 680
• Koppelbar: ja
• Anschlussspannung: 230
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 13
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: ja
