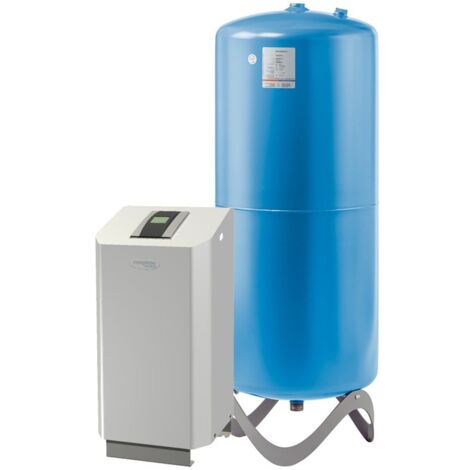

IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TV 6.1 EHC Connect

IMI Pneumatex Präzisionsdruckhaltung Transfero TV 6.1 EHC Connect, 1 Pumpe, mit zweitem Überströmventil u. Kälteisolierung

Die IMI Pneumatex Präzisionsdruckhaltung Transfero TV 6.1 EHC Connect ist ein leistungsstarkes und kompaktes Pumpendruckhaltungssystem. Es wurde für den präzisen Einsatz in Heizungs-, Solar- und Kühlwassersystemen entwickelt und eignet sich auch für Bedarfsspitzen in Fernwärmenetzen. Das System zeichnet sich durch eine präzise Druckhaltung von +/-0,2 bar, eine integrierte Cyclone Vakuumentgasung und eine Nachspeisung mit Fillsafe Überwachung aus.

Welche Funktionen bietet die Transfero TV 6.1 EHC Connect für präzise Druckhaltung?

Das System von IMI Pneumatex ermöglicht eine genaue Druckstabilität von +/-0,2 bar. Es verfügt über eine Cyclone Vakuumentgasung zur effizienten Entfernung von Gasen aus dem Systemmedium. Die integrierte Nachspeisung umfasst ein Magnetventil und einen Wasserzähler, ergänzt durch die Fillsafe Nachspeiseüberwachung. Eine Kälteisolierung mit Kondenswasserschutz ist vorhanden. Das System ist mit einer Pumpe und zwei Überströmventilen ausgestattet; eines dient der Entgasung und Druckhaltung, das andere der Druckhaltung bei Spitzenlast. Optional können Pleno P BA4R/AB5(R) Nachspeisemodule angeschlossen und Pleno Refill Module zur Aufbereitung des Nachspeisewassers überwacht werden.

Für welche Anwendungen ist die Transfero TV 6.1 EHC Connect geeignet?

Die Präzisionsdruckhaltung ist für den Einsatz in Heiz-, Solar- und Kühlwassersystemen konzipiert und eignet sich zudem für Bedarfsspitzen in Fernwärmenetzen. Die Auslegung entspricht den Anforderungen für Anlagen nach EN 12828, SWKI 93-1, sowie für Solarsysteme nach EN 12976 und ENV 12977 mit bauseitigem Übertemperaturschutz bei Stromausfall. Ein Frostschutzmittelzusatz von bis zu 50 % ist möglich.

Wie erfolgt die Steuerung und Kommunikation des Systems?

Die Steuerung der IMI Pneumatex Transfero TV 6.1 EHC Connect erfolgt über ein beleuchtetes 3,5 Zoll Farb-TFT Touch-Screen Display, das eine einfache Bedienung ermöglicht. Das System bietet eine unkomplizierte Inbetriebnahme, Fernzugriff und Fernunterstützung zur Störungsbehebung. Eine automatische Kalibrierung ist integriert. Für die Kommunikation mit dem IMI Webserver und der Gebäudeleittechnik stehen verschiedene Schnittstellen zur Verfügung. Dazu gehören ein Ein-/Ausgang RS 485, ein Ethernet-RJ45-Anschluss und ein USB-Hub-Anschluss. Die elektrische Anbindung erfolgt an 230 V.

Welche elektrischen Anschlüsse und Sicherheitsmerkmale sind vorhanden?

Die elektrischen Anschlüsse umfassen einen Anschluss für die Versorgungsspannung von 230 V (inklusive Gegenstecker) und vier potenzialfreie Ausgänge (NO) für externe Alarmanzeigen (230 V, maximal 2 A). Die Schutzart beträgt IP 54 nach EN 60529. Metallbauteile, die mit Medien in Kontakt kommen, bestehen aus C-Stahl, Gusseisen, Edelstahl, AMETAL, Messing und Rotguss. Das System ist koppelbar und erfordert kein Spezialwerkzeug für die Installation. Es ist gebaut nach LV-D. 2014/35/EU und EMC-D. 2014/30/EU.

Technische Daten

• Elektrische Spannung: 1 x 230 V (-/+ 10 %), 50 Hz
• Elektrische Anschlussleistung: 1,1 kW
• Arbeitsdruckbereich dpu: 1,5-3,5 bar
• Min. zul. Druck (PSmin): -1 bar
• Max. zul. Druck (PS): 10 bar
• Max. zul. Temperatur (TS): 90 °C
• Min. zul. Temperatur (TSmin): 0 °C
• Breite: 500 mm
• Höhe: 920 mm
• Tiefe: 530 mm
• Schutzart: IP 54

Die IMI Pneumatex Transfero TV 6.1 EHC Connect bietet eine zuverlässige und präzise Druckhaltung für anspruchsvolle Heizungs-, Solar- und Kühlwassersysteme. Mit einer elektrischen Anschlussleistung von 1,1 kW und einem maximalen Arbeitsdruck von 10 bar sorgt das System für eine effiziente Betriebsweise. Die integrierte Vakuumentgasung, Nachspeisung und die intuitive Touch-Screen-Steuerung tragen zur hohen Funktionalität und Benutzerfreundlichkeit bei.

Produktspezifikation

• Hersteller-Warengruppe: Transfero
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 8111541
• Bauhöhe: 920
• Leistungsaufnahme: 1,1
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser: 500
• Koppelbar: ja
• Anschlussspannung: 230
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 10
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: nein
• Bauhöhe: 920
• Leistungsaufnahme: 1,1
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser: 500
• Koppelbar: ja
• Anschlussspannung: 230
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 10
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: nein
