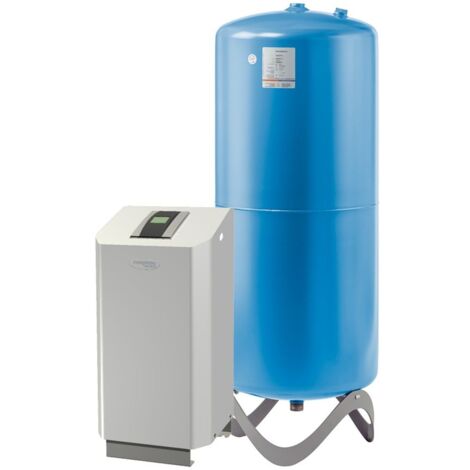

IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TV 8.1 E Connect

IMI Pneumatex Präzisionsdruckhaltung Transfero TV 8.1 E Connect, 1 Pumpe

Die IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TV 8.1 E Connect ist ein fortschrittliches System zur präzisen Druckhaltung mit integrierter Cyclone Vakuumentgasung und Nachspeisung. Es wurde für hohe Leistung, kompaktes Design und Genauigkeit entwickelt und eignet sich ideal für den Einsatz in Heizungs-, Solar- und Kühlwassersystemen sowie zur Abdeckung von Bedarfsspitzen in Fernwärmenetzen.

Was zeichnet die Transfero TV 8.1 E Connect aus?

Die Transfero TV 8.1 E Connect ermöglicht eine präzise Druckhaltung mit einer Genauigkeit von +/-0,2 bar. Das System verfügt über eine integrierte Cyclone Vakuumentgasung und eine automatische Nachspeisung. Zur Ausstattung gehören eine Pumpe, ein Überströmventil für Entgasung und Druckhaltung sowie ein Magnetventil und ein Wasserzähler für die Nachspeisung. Eine Fillsafe Nachspeiseüberwachung ist ebenfalls integriert. Das System bietet zudem Anschlüsse für optionale Pleno P BA4R/AB5(R) Nachspeisemodule und überwacht optionale Pleno Refill Module zur Aufbereitung des Nachspeisewassers. Ein Frostschutzmittelzusatz von bis zu 50 % ist möglich.

Wie erfolgt die Bedienung und Kommunikation?

Die Bedienung der Präzisionsdruckhaltung erfolgt über ein beleuchtetes 3,5 Zoll Farb-TFT Touch-Screen Display. Das System ermöglicht eine einfache Inbetriebnahme, Fernzugriff und Fernunterstützung bei der Störungsbehebung. Eine automatische Kalibrierung ist integriert. Schnittstellen für die Kommunikation mit dem IMI Webserver und der Gebäudeleittechnik sind vorhanden, was eine umfassende Integration und Steuerung ermöglicht.

Welche Anschlüsse und Normen sind relevant?

Die Transfero TV 8.1 E Connect ist für Anlagen nach EN 12828, SWKI 93-1, Solarsysteme nach EN 12976 und ENV 12977 konzipiert, wobei bei Solarsystemen ein bauseitiger Übertemperaturschutz bei Stromausfall erforderlich ist. Die elektrischen Anschlüsse umfassen einen Anschluss für die Versorgungsspannung von 230 V (inklusive Gegenstecker), vier potenzialfreie Ausgänge (NO) für externe Alarmanzeigen (230 V, maximal 2 A), einen Ein-/Ausgang RS 485, einen Ethernet-RJ45-Anschluss und einen USB-Hub-Anschluss. Die Schutzart beträgt IP 54 nach EN 60529. Metallbauteile mit Medienkontakt bestehen aus C-Stahl, Gusseisen, Edelstahl, AMETAL, Messing und Rotguss. Das System ist nach LV-D. 2014/35/EU und EMC-D. 2014/30/EU gebaut. Die Anschlüsse für Ein, Aus und Nachspeisung sind jeweils G3/4, der Anschluss für das Gefäß ist G1 1/4.

Technische Daten

• Elektrische Spannung: 1 x 230 V (-/+ 10 %), 50 Hz
• Elektrische Anschlussleistung: 1,4 kW
• Arbeitsdruckbereich dpu: 2-4,5 bar
• Maximal zulässiger Druck PS: 10 bar
• Maximal zulässige Temperatur TS: 90 Grad C
• Schutzart: IP 54
• Anschluss Ein: G3/4
• Anschluss Gefäß: G1 1/4
• Frostschutzmittelzusatz: bis 50 %
• Abmessungen (B x H x T): 500 mm x 920 mm x 530 mm

Die IMI Pneumatex Transfero TV 8.1 E Connect bietet eine zuverlässige und präzise Lösung für die Druckhaltung in anspruchsvollen Heizungs-, Solar- und Kühlwassersystemen. Mit einer elektrischen Anschlussleistung von 1,4 kW und einem Arbeitsdruckbereich von 2 bis 4,5 bar ist das System für vielfältige Anwendungen geeignet. Die maximale zulässige Temperatur von 90 Grad C und die Schutzart IP 54 unterstreichen die Robustheit und Leistungsfähigkeit dieses Systems.

Produktspezifikation

• Hersteller-Warengruppe: Transfero
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 8111502
• Bauhöhe: 920
• Leistungsaufnahme: 1,4
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser: 500
• Koppelbar: ja
• Anschlussspannung: 230
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 10
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: nein
