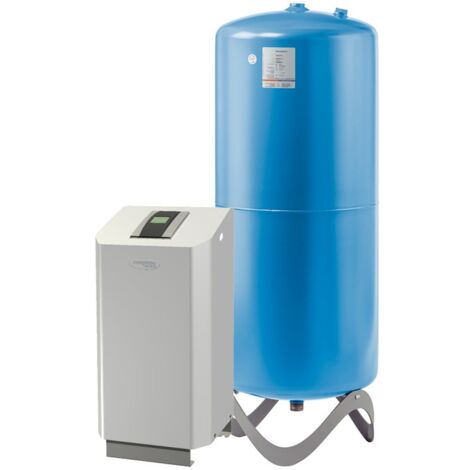

IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TV 8.1 EHC Connect

IMI Pneumatex Präzisionsdruckhaltung Transfero TV 8.1 EHC Connect, 1 Pumpe, mit zweitem Überströmventil u. Kälteisolierung

Die IMI Pneumatex Präzisionsdruckhaltung Transfero TV 8.1 EHC Connect ist ein fortschrittliches System für die Druckhaltung in Heizungs-, Solar- und Kühlwassersystemen. Es zeichnet sich durch eine präzise Druckregelung von +/-0,2 bar, integrierte Cyclone Vakuumentgasung und eine geregelte Nachspeisung aus. Das kompakte System ist für Anwendungen mit hohem Leistungsbedarf konzipiert und eignet sich auch zur Abdeckung von Bedarfsspitzen in Fernwärmenetzen.

Wie funktioniert die Druckhaltung und Entgasung?

Das Transfero TV 8.1 EHC Connect System von IMI Pneumatex regelt den Systemdruck mit einer Präzision von +/-0,2 bar. Eine integrierte Pumpe und zwei Überströmventile unterstützen die Druckhaltung: eines für die Entgasung und allgemeine Druckhaltung, ein weiteres speziell für die Druckhaltung bei Spitzenlasten. Die Cyclone Vakuumentgasung entfernt effizient Gase aus dem Systemmedium und trägt zur Systemstabilität bei.

Welche Funktionen bietet die Nachspeisung?

Die Nachspeisung erfolgt über ein Magnetventil und einen Wasserzähler und wird durch die Fillsafe Nachspeiseüberwachung kontrolliert. Das System bietet zudem einen Anschluss für optionale Pleno P BA4R/AB5(R) Nachspeisemodule und ermöglicht die Überwachung optionaler Pleno Refill Module zur Aufbereitung des Nachspeisewassers.

Wie erfolgt die Steuerung und Kommunikation?

Ein beleuchtetes 3,5 Zoll Farb-TFT Touch-Screen Display ermöglicht die intuitive Bedienung und Anlagenüberwachung. Das System unterstützt Fernzugriff und Fernunterstützung bei Störungsbehebung und verfügt über eine automatische Kalibrierungsfunktion. Schnittstellen wie RS 485, Ethernet-RJ45 und USB-Hub ermöglichen die Kommunikation mit dem IMI Webserver und der Gebäudeleittechnik.

Für welche Anlagen ist das System geeignet?

Die Präzisionsdruckhaltung ist vielseitig einsetzbar in Heizungs-, Solar- und Kühlwassersystemen. Sie ist für Anlagen nach EN 12828, SWKI 93-1 sowie Solarsysteme nach EN 12976 und ENV 12977 konzipiert. Ein bauseitiger Übertemperaturschutz bei Stromausfall ist erforderlich. Ein Frostschutzmittelzusatz von bis zu 50 % ist zulässig.

Welche technischen Anschlüsse und Schutzmerkmale sind vorhanden?

Die elektrische Versorgung erfolgt über einen 230 V Anschluss mit Gegenstecker. Vier potenzialfreie Ausgänge (NO) stehen für externe Alarmanzeigen (230 V, max. 2 A) zur Verfügung. Die Schutzart IP 54 nach EN 60529 ermöglicht einen zuverlässigen Betrieb. Metallbauteile mit Medienkontakt bestehen aus C-Stahl, Gusseisen, Edelstahl, AMETAL, Messing und Rotguss. Die Anschlüsse für Ein, Aus und Nachspeisung sind G3/4, der Gefäßanschluss ist G1 1/4.

Technische Daten

• Druckhaltung: +/-0,2 bar
• Elektrische Spannung: 1 x 230 V (-/+ 10 %), 50 Hz
• Elektrische Anschlussleistung: 1,4 kW
• Arbeitsdruckbereich: 2-4,5 bar
• Max. zul. Druck (PS): 10 bar
• Min. zul. Druck (PSmin): -1 bar
• Max. Mediumtemperatur (TS): 90 °C
• Min. Mediumtemperatur (TSmin): 0 °C
• Schutzart: IP 54
• Abmessungen (B x H x T): 500 mm x 920 mm x 530 mm

Die IMI Pneumatex Transfero TV 8.1 EHC Connect Präzisionsdruckhaltung bietet eine zuverlässige und präzise Lösung für die Druckhaltung in komplexen Anlagen. Mit einer elektrischen Anschlussleistung von 1,4 kW und einem Arbeitsdruckbereich von 2 bis 4,5 bar sorgt das System für Stabilität und Effizienz. Die integrierte Vakuumentgasung und die präzise Nachspeisung, kombiniert mit der intuitiven Touch-Screen-Steuerung, machen es zu einer fortschrittlichen Wahl für Heizungs-, Solar- und Kühlwassersysteme.

Produktspezifikation

• Hersteller-Warengruppe: Transfero
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 8111542
• Bauhöhe: 920
• Leistungsaufnahme: 1,4
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser: 500
• Koppelbar: ja
• Anschlussspannung: 230
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 10
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: nein
