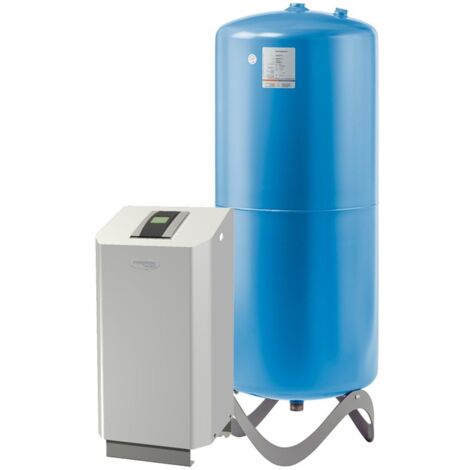

IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TV 8.1 Ever-Clean Connect

IMI Pneumatex Präzisionsdruckhaltung Transfero TV 8.1 EC Connect, 1 Pumpe, Kälteisolierung mit Kondenswasserschutz

Die IMI Pneumatex Präzisionsdruckhaltung Transfero TV 8.1 EC Connect ist ein leistungsstarkes und präzises Pumpendruckhaltungssystem, das sich durch Cyclone Vakuumentgasung und eine integrierte Nachspeisung auszeichnet. Es ist ideal für den Einsatz in Heizungs- und Solaranlagen sowie Kühlwassersystemen und eignet sich auch für Bedarfsspitzen in Fernwärmenetzen. Die Kälteisolierung mit Kondenswasserschutz sorgt für einen zuverlässigen Betrieb und eine präzise Druckhaltung von +/-0,2 bar.

Wie funktioniert die Präzisionsdruckhaltung des Systems?

Das Transfero TV 8.1 EC Connect von IMI Pneumatex bietet eine präzise Druckhaltung mit einer Genauigkeit von +/-0,2 bar. Das System ist mit einer Pumpe ausgestattet und verfügt über ein Überströmventil für die Entgasung und Druckhaltung. Ein Magnetventil und ein Wasserzähler sind für die Nachspeisung integriert, welche durch die Fillsafe Nachspeiseüberwachung kontrolliert wird. Anschlüsse für optionale Pleno P BA4R/AB5(R) Nachspeisemodule sowie die Überwachung optionaler Pleno Refill Module zur Aufbereitung des Nachspeisewassers sind vorhanden. Eine Kälteisolierung mit Kondenswasserschutz ist ebenfalls Teil des Systems.

Welche Steuerung und Konnektivität bietet das System?

Die Bedienung der Präzisionsdruckhaltung erfolgt über ein beleuchtetes 3,5" Farb-TFT Touch-Screen Display, das eine einfache Inbetriebnahme und automatische Kalibrierung ermöglicht. Für eine effiziente Wartung und Störungsbehebung stehen Fernzugriff und Fernunterstützung zur Verfügung. Das System bietet zudem Schnittstellen für die Kommunikation mit dem IMI Webserver und der Gebäudeleittechnik. Die Elektroanschlüsse umfassen einen Anschluss für 230 V Versorgungsspannung, vier potenzialfreie Ausgänge (NO) für externe Alarmanzeigen (230 V, max. 2 A), einen RS 485 Ein-/Ausgang, einen Ethernet-RJ45-Anschluss und einen USB-Hub-Anschluss. Die Schutzart ist IP 54 nach EN 60529.

Für welche Anlagen und Medien ist das System geeignet?

Die IMI Pneumatex Transfero TV 8.1 EC Connect ist für Anlagen nach EN 12828 und SWKI 93-1 konzipiert. Auch Solarsysteme nach EN 12976 und ENV 12977 können mit bauseitigem Übertemperaturschutz bei Stromausfall betrieben werden. Das System ist für Frostschutzmittelzusätze bis zu 50 % geeignet. Die Metallbauteile, die mit Medien in Kontakt kommen, bestehen aus C-Stahl, Gusseisen, Edelstahl, AMETAL, Messing und Rotguss. Die Konstruktion entspricht den Richtlinien LV-D. 2014/35/EU und EMC-D. 2014/30/EU.

Technische Daten

• Elektrische Spannung: 1 x 230 V (-/+ 10 %), 50 Hz
• Elektrische Anschlussleistung: 1,4 kW
• Arbeitsdruckbereich dpu: 2-4,5 bar
• Max. zul. Druck, PS: 10 bar
• Min. zul. Druck, PSmin: -1 bar
• Max. zul. Temperatur, TS: 90 °C
• Min. zul. Temperatur, TSmin: 0 °C
• Max. zul. Umgebungstemperatur: 40 °C
• Breite: 500 mm
• Höhe: 920 mm
• Tiefe: 530 mm

Die IMI PNEUMATEX Präzisionsdruckhaltung Transfero TV 8.1 EC Connect bietet eine zuverlässige und präzise Lösung für die Druckhaltung und Entgasung in verschiedenen Heiz-, Solar- und Kühlwassersystemen. Mit einer elektrischen Anschlussleistung von 1,4 kW, einem maximalen Arbeitsdruck von 10 bar und einer maximalen Medientemperatur von 90 °C ist das System leistungsstark und vielseitig einsetzbar. Die integrierte Steuerung mit Touch-Screen Display und umfangreichen Kommunikationsschnittstellen ermöglicht eine einfache Handhabung und Fernüberwachung.

Produktspezifikation

• Hersteller-Warengruppe: Transfero
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 8111532
• Bauhöhe: 920
• Leistungsaufnahme: 1,4
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser: 500
• Koppelbar: ja
• Anschlussspannung: 230
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 10
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: nein
• Bauhöhe: 920
• Leistungsaufnahme: 1,4
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser: 500
• Koppelbar: ja
• Anschlussspannung: 230
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 10
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: nein
