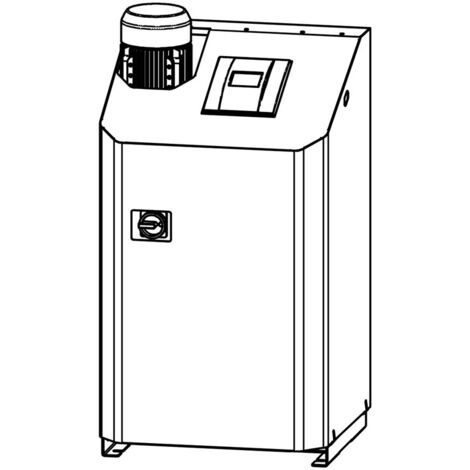

IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TVI 19.1 EH Connect

IMI Pneumatex Präzisionsdruckhaltung Transfero TVI 19.1 EH Connect, 1 Pumpe, Überströmventil für Spitzenlast

Die IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TVI 19.1 EH Connect ist ein leistungsstarkes und präzises Druckhaltungssystem mit Pumpe. Es wurde für Anwendungen entwickelt, die hohe Leistung, kompaktes Design und Genauigkeit erfordern. Dieses System ist ideal für den Einsatz in Heizungs-, Solar- und Kühlwassersystemen sowie zur Abdeckung von Bedarfsspitzen in Fernwärmenetzen. Es bietet eine präzise Druckhaltung von +/-0,2 bar und integriert eine Cyclone Vakuumentgasung sowie eine automatische Nachspeisung.

Wie ermöglicht die Transfero TVI 19.1 EH Connect präzise Druckhaltung und Entgasung?

Das Transfero TVI 19.1 EH Connect System arbeitet mit einer Pumpe und zwei Überströmventilen. Ein Ventil dient der Entgasung und Druckhaltung, während das zweite Überströmventil speziell für die Druckhaltung bei Spitzenlasten ausgelegt ist. Die integrierte Cyclone Vakuumentgasung trägt zur effizienten Entfernung von Gasen aus dem System bei. Für die Nachspeisung sind ein Magnetventil und ein Wasserzähler vorhanden, die eine automatische und kontrollierte Wasserergänzung ermöglichen.

Welche Steuerungsmöglichkeiten und Schnittstellen bietet das System?

Die Steuerung des Systems erfolgt über eine digitale Steuerungseinheit mit einem beleuchteten 3,5 Zoll Farb-TFT-Touch-Screen Display. Dieses Display stellt alle relevanten Parameter übersichtlich dar und ermöglicht eine einfache Bedienung. Für die Integration in übergeordnete Systeme oder zur externen Alarmierung stehen vier potenzialfreie Ausgänge (NO) mit 230 V und maximal 2 A zur Verfügung. Zudem sind ein RS 485 Ein-/Ausgang, ein Ethernet-RJ45-Anschluss und ein USB-Hub-Anschluss für vielseitige Konnektivität vorhanden. Eine Klemmleiste im PowerCube ermöglicht die direkte Verdrahtung.

Für welche Medien und Umgebungen ist die Druckhaltung geeignet?

Das Druckhaltungssystem ist für den Einsatz mit nicht aggressiven und nicht giftigen Medien konzipiert und für Frostschutzmittelzusätze von bis zu 50 % geeignet. Es erfüllt die Anforderungen für Anlagen nach EN 12828, SWKI 93-1 sowie Solarsystemen nach EN 12976 und ENV 12977. Ein bauseitiger Übertemperaturschutz bei Stromausfall ist für Solarsysteme vorgesehen. Die Schutzart IP 54 nach EN 60529 ermöglicht Schutz vor Staub und Spritzwasser. Die Metallbauteile mit Medienkontakt bestehen aus robusten Materialien wie C-Stahl, Gusseisen, Edelstahl, AMETAL, Messing und Rotguss.

Technische Daten

• Regelgenauigkeit: +/-0,2 bar
• Elektrische Anschlussleistung: 2,6 kW
• dpu: 6,5 - 15,5 bar
• Min. zulässiger Druck (PSmin): -1 bar
• Max. zulässiger Druck (PS): 16 bar
• Max. Medientemperatur (TS): 90 °C
• Min. Medientemperatur (TSmin): 0 °C
• Max. Umgebungstemperatur: 40 °C
• Min. Umgebungstemperatur: 5 °C
• Schutzart: IP 54
• Anschlüsse: Ein G3/4, Aus G3/4, Nachspeis. G3/4, Gefäß G1 1/4
• Abmessungen (B x H x T): 570 mm x 1086 mm x 601 mm

Die IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TVI 19.1 EH Connect bietet eine zuverlässige und präzise Lösung für die Druckhaltung in komplexen Heiz-, Solar- und Kühlwassersystemen. Mit einer elektrischen Anschlussleistung von 2,6 kW und einem maximalen Arbeitsdruck von 16 bar ist das System für anspruchsvolle Anwendungen ausgelegt. Die integrierte Vakuumentgasung und die automatische Nachspeisung tragen zur Effizienz und Langlebigkeit der Anlage bei, während das intuitive Touch-Screen Display eine einfache Überwachung und Steuerung ermöglicht.

Produktspezifikation

• Hersteller-Warengruppe: Transfero
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 30103280600
• Bauhöhe: 1086
• Leistungsaufnahme: 2,6
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser: 570
• Koppelbar: ja
• Elektrischer Anschluss: Anschlussklemmen
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 16
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: nein
• Bauhöhe: 1086
• Leistungsaufnahme: 2,6
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser: 570
• Koppelbar: ja
• Elektrischer Anschluss: Anschlussklemmen
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 16
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: nein
