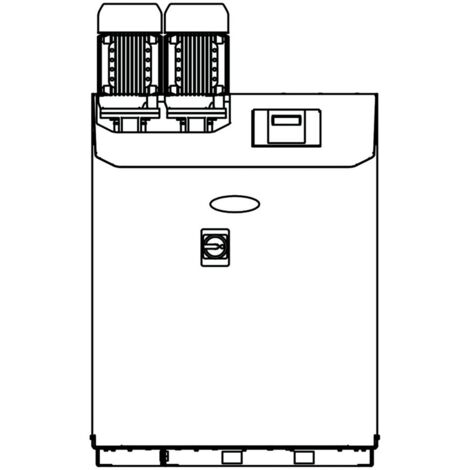

IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TVI 19.2 EH Connect

IMI Pneumatex Präzisionsdruckhaltung Transfero TVI 19.2 EH Connect, 2 Pumpen, Überströmventil für Spitzenlast

Die IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TVI 19.2 EH Connect ist ein leistungsstarkes System mit zwei Pumpen, das für präzise Druckhaltung von +/-0.2 bar, Cyclone Vakuumentgasung und Nachspeisung konzipiert wurde. Es eignet sich ideal für den Einsatz in Heizungs-, Solar- und Kühlwassersystemen sowie zur Abdeckung von Bedarfsspitzen in Fernwärmenetzen.

Wie funktioniert die Präzisionsdruckhaltung?

Das Transfero TVI 19.2 EH Connect System von IMI Pneumatex ist auf Anwendungen mit hohen Leistungsanforderungen, kompaktem Design und Präzision ausgelegt. Es verfügt über zwei Pumpen für eine zuverlässige Druckhaltung. Ein Überströmventil ist für die Entgasung und Druckhaltung zuständig, während ein weiteres Überströmventil die Druckhaltung bei Spitzenlasten sicherstellt. Für die Nachspeisung sind ein Magnetventil und ein Wasserzähler integriert. Die präzise Druckhaltung wird mit einer Genauigkeit von +/-0.2 bar erreicht.

Welche Steuerungs- und Kommunikationsmöglichkeiten bietet das System?

Die Steuerung und Überwachung der Transfero TVI 19.2 EH Connect erfolgt über ein beleuchtetes 3,5 Zoll Farb TFT Touch-Screen Display, das alle relevanten Parameter übersichtlich darstellt. Für die externe Kommunikation und Alarmierung stehen vier potenzialfreie Ausgänge (NO) für externe Alarmanzeigen (230 V, max. 2 A), ein RS 485 Ein-/Ausgang, ein Ethernet-RJ45-Anschluss und ein USB-Hub-Anschluss zur Verfügung. Die Klemmleiste im PowerCube ermöglicht eine direkte Verdrahtung.

Für welche Anlagen und Medien ist das System geeignet?

Die Präzisionsdruckhaltung ist für den Einsatz in Heiz-, Solar- und Kühlwassersystemen vorgesehen. Sie erfüllt die Anforderungen nach EN 12828, SWKI 93-1, Solarsysteme nach EN 12976 und ENV 12977. Das System ist für nicht aggressive und nicht giftige Medien geeignet und erlaubt einen Frostschutzmittelzusatz von bis zu 50 %. Ein bauseitiger Übertemperaturschutz bei Stromausfall ist zu beachten.

Welche technischen Details sind relevant?

Die Hauptspannung beträgt 3x400V (+/- 10%) bei 50Hz (3P+PE), die Steuerspannung 230V (+/- 10%) bei 50Hz (P+N+PE). Die elektrische Anschlussleistung liegt bei 5,2 kW. Das System ist mit der Schutzart IP 54 nach EN 60529 ausgestattet. Die Metallbauteile, die mit dem Medium in Kontakt kommen, bestehen aus C-Stahl, Gusseisen, Edelstahl, AMETAL, Messing und Rotguss.

Technische Daten

• Elektr. Anschlussleistung: 5,2 kW
• Druckhaltung (Sollwertabweichung): +/-0.2 bar
• dpu: 6,5 - 15,5 bar
• Min. zul. Druck, PSmin: -1 bar
• Max. zul. Druck, PS: 16 bar
• Max. zul. Temperatur, TS: 90 °C
• Min. zul. Temperatur, TSmin: 0 °C
• Max. zul. Umgebungstemperatur: 40 °C
• Min. zul. Umgebungstemperatur: 5 °C
• Anschluss Ein: G3/4
• Anschluss Aus: G3/4
• Anschluss Nachspeisung: G3/4
• Anschluss Gefäß: G1 1/4
• Breite: 751 mm
• Höhe: 1086 mm
• Tiefe: 601 mm

Die IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TVI 19.2 EH Connect bietet eine zuverlässige und präzise Lösung für die Druckhaltung in komplexen Heizungs-, Solar- und Kühlwassersystemen. Mit einer elektrischen Anschlussleistung von 5,2 kW, einer präzisen Druckhaltung von +/-0.2 bar und einem maximalen zulässigen Druck von 16 bar ist das System für anspruchsvolle Anwendungen ausgelegt und sorgt für einen stabilen Betrieb.

Produktspezifikation

• Hersteller-Warengruppe: Transfero
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 30103290600
• Bauhöhe: 1086
• Leistungsaufnahme: 5,2
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser: 751
• Koppelbar: ja
• Elektrischer Anschluss: Anschlussklemmen
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 16
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: ja
