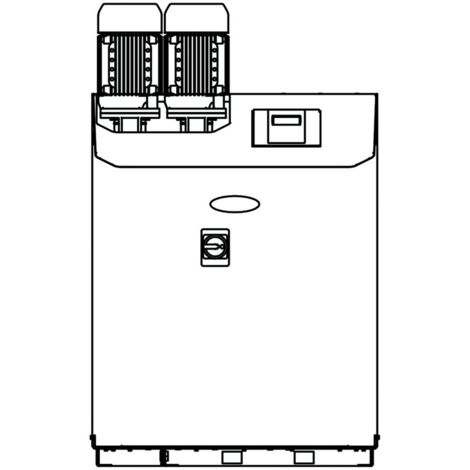

IMI Heimeier Pneumatex Präzisionsdruckhaltung Transfero TVI 25.2 EH Connect

IMI Pneumatex Präzisionsdruckhaltung Transfero TVI 25.2 EH Connect, 2 Pumpen, Überströmventil für Spitzenlast

Die IMI Pneumatex Präzisionsdruckhaltung Transfero TVI 25.2 EH Connect ist ein leistungsstarkes Druckhaltungssystem mit Pumpen, das für hohe Präzision und ein kompaktes Design konzipiert wurde. Es ist ideal für den Einsatz in Heizungsanlagen, Solaranlagen und Kühlwassersystemen sowie zur Abdeckung von Bedarfsspitzen in einem Fernwärmenetz. Das System bietet eine präzise Druckhaltung von +/-0.2 bar, kombiniert mit einer Cyclone Vakuumentgasung und einer zuverlässigen Nachspeisung.

Wie funktioniert die Präzisionsdruckhaltung?

Die Transfero TVI 25.2 EH Connect von IMI Pneumatex ist mit zwei Pumpen ausgestattet, die eine zuverlässige Druckhaltung sicherstellen. Ein Überströmventil ist speziell für die Entgasung und die allgemeine Druckhaltung vorgesehen, während ein weiteres Überströmventil die Druckhaltung bei Spitzenlasten unterstützt. Für die Nachspeisung sind ein Magnetventil und ein Wasserzähler integriert, die eine präzise und kontrollierte Wasserzufuhr ermöglichen.

Welche Vorteile bietet die integrierte Steuerung und Konnektivität?

Die Steuerung des Systems erfolgt über ein beleuchtetes 3,5" Farb TFT Touch-Screen Display, das alle relevanten Parameter übersichtlich darstellt. Für die externe Kommunikation und Alarmierung stehen vier potenzialfreie Ausgänge (NO) zur Verfügung, die für externe Alarmanzeigen (230 V, max. 2 A) genutzt werden können. Zusätzlich bietet das System einen Ein-/Ausgang RS 485, einen Ethernet-RJ45-Anschluss und einen USB-Hub-Anschluss für vielseitige Konnektivitätsoptionen. Eine Klemmleiste im PowerCube ermöglicht eine direkte Verdrahtung.

Für welche Anwendungen und Medien ist das System geeignet?

Das Druckhaltungssystem ist für den Einsatz in Heiz-, Solar- und Kühlwassersystemen konzipiert. Es eignet sich für nicht aggressive und nicht giftige Medien und erlaubt den Zusatz von Frostschutzmitteln bis zu 50 %. Die Konformität mit Normen wie EN 12828, SWKI 93-1, EN 12976 und ENV 12977 für Solarsysteme unterstreicht die breite Anwendbarkeit. Ein bauseitiger Übertemperaturschutz bei Stromausfall ist für die Sicherheit vorgesehen.

Welche technischen Merkmale zeichnen das System aus?

Die Präzisionsdruckhaltung ist robust gebaut, mit Metallbauteilen, die Medienkontakt haben, aus C-Stahl, Gusseisen, Edelstahl, AMETAL, Messing und Rotguss gefertigt sind. Die Schutzart IP 54 nach EN 60529 bietet Schutz vor Staub und Spritzwasser. Die Hauptspannung beträgt 3x400V (+/- 10%) bei 50Hz (3P+PE), die Steuerspannung 230V (+/- 10%) bei 50Hz (P+N+PE). Die elektrische Anschlussleistung beträgt 6,8 kW.

Technische Daten

• Elektrische Anschlussleistung: 6,8 kW
• Druckbereich (dpu): 10,5 - 20,5 bar
• Max. zul. Druck (PS): 25 bar
• Max. Mediumtemperatur (TS): 90 °C
• Min. Mediumtemperatur (TSmin): 0 °C
• Max. Umgebungstemperatur: 40 °C
• Min. Umgebungstemperatur: 5 °C
• Anschluss Ein/Aus/Nachspeisung: G3/4
• Anschluss Gefäß: G1 1/4
• Schutzart: IP 54

Die IMI Pneumatex Transfero TVI 25.2 EH Connect bietet eine zuverlässige und präzise Druckhaltung für anspruchsvolle Anwendungen. Mit ihrer doppelten Pumpeneinheit, der Vakuumentgasung und der integrierten Nachspeisung sorgt sie für optimale Betriebsbedingungen in Heizungs-, Solar- und Kühlwassersystemen. Die elektrische Anschlussleistung von 6,8 kW und der maximale Arbeitsdruck von 25 bar unterstreichen die Leistungsfähigkeit dieses Systems.

Produktspezifikation

• Hersteller-Warengruppe: Transfero
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 30103290700
• Bauhöhe: 1258
• Leistungsaufnahme: 6,8
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser: 751
• Koppelbar: ja
• Elektrischer Anschluss: Anschlussklemmen
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 25
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: ja
• Bauhöhe: 1258
• Leistungsaufnahme: 6,8
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser: 751
• Koppelbar: ja
• Elektrischer Anschluss: Anschlussklemmen
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Max. Arbeitsdruck: 25
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: ja
