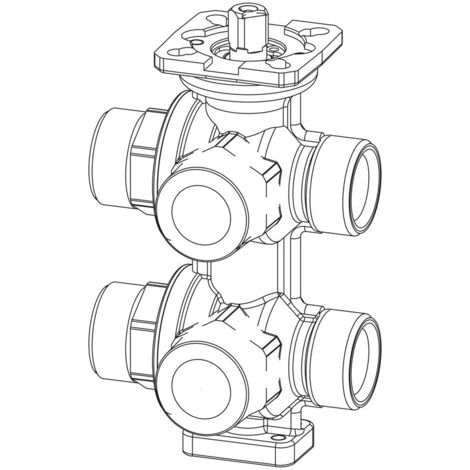

IMI Heimeier TA 6-Wege-Ventil DZR, gelbes Gehäuse DN 15, Eurokonus

IMI TA 6-Wege-Ventil DZR, DN 15, Eurokonus, Gelb

Das IMI TA 6-Wege-Ventil DZR mit gelbem Gehäuse, DN 15 und Eurokonus ist eine zentrale Komponente für die präzise Regelung von Heizungs- und Kühlungsanlagen. Es ermöglicht die Anpassung der Regelparameter für einen gemeinsamen Verbraucher und trägt zur automatischen Einstellung der erforderlichen Maximaldurchflüsse bei. Das Ventil ist für den Einsatz mit dem TA-Modulator und den TA-Slider 160 CO, TA-Slider 160 KNX R24, TA-Slider 160 BACnet/Modbus CO oder TA-Slider 160 Plus Reglern konzipiert.

Welche Funktion erfüllt das IMI TA 6-Wege-Ventil in Heizungs- und Kühlungsanlagen?

Das 6-Wege-Ventil von IMI TA ermöglicht unterschiedliche Einstellungen der Regelparameter in Heizungs- und Kühlungsanlagen, die einen gemeinsamen Verbraucher nutzen. In Kombination mit dem TA-Modulator und den genannten TA-Slider-Reglern können die erforderlichen Maximaldurchflüsse für Heizen und Kühlen automatisch angepasst werden. Dies sorgt für eine effiziente und bedarfsgerechte Steuerung der Anlagen.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Ventil ist für eine Druckklasse von PN 16 ausgelegt und verträgt einen maximalen Differenzdruck von 200 kPa. Der Betriebstemperaturbereich liegt zwischen -10 °C und 120 °C. Als Medien eignen sich Wasser oder neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische mit einem Anteil von 0 bis 57 %. Die Leckrate entspricht Level A (EN 12266-1/12 - P12). Das Ventil weist eine lineare Charakteristik auf und ist optimal für die On/Off-Regelung geeignet. Für die Installation ist kein Spezialwerkzeug erforderlich.

Aus welchen Materialien besteht das Ventil und welche Anschlüsse sind vorhanden?

Das Ventilgehäuse, die Kugeln und Spindeln bestehen aus Messing, wobei Spindeln und Kugeln zusätzlich verchromt sind. Die Sitze sind aus PTFE gefertigt und die O-Ringe aus EPDM (Perox). Die Anschlüsse erfolgen über Außengewinde nach ISO 228 mit Eurokonus. Für Stellantriebe sind Anschlüsse nach F03 und F04 gemäß EN ISO 5211 vorhanden. Der Drehwinkel beträgt 90 Grad.

Für welche Stellantriebe ist das Ventil geeignet?

Das IMI TA 6-Wege-Ventil ist für den Einsatz mit den Stellantrieben TA-M106 und TA-MC106Y konzipiert. Diese Kompatibilität stellt eine reibungslose Integration und zuverlässige Funktion im Heizungs- und Kühlsystem sicher.

Technische Daten

• Ventiltyp: 6-Wege-Ventil
• Nennweite: DN 15
• Druckklasse: PN 16
• Max. Differenzdruck: 200 kPa
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Medien: Wasser, neutrale Flüssigkeiten, Wasser-Glykol-Gemische (0-57%)
• Leckrate: Level A (EN 12266-1/12 - P12)
• Charakteristik: Linear (On/Off-Regelung)
• Kvs-Wert: 1,25

Das IMI TA 6-Wege-Ventil DZR bietet eine zuverlässige und präzise Regelung für Heizungs- und Kühlungsanlagen. Mit seiner robusten Messing-Konstruktion, der Druckklasse PN 16 und einem breiten Temperaturbereich von -10 °C bis 120 °C ist es eine langlebige Lösung. Die Kompatibilität mit verschiedenen Reglern und Stellantrieben sowie der Kvs-Wert von 1,25 ermöglichen eine flexible und effiziente Anpassung der Durchflüsse.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32203130403
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Mediumtemperatur (Dauerbetrieb): -10 - 120
