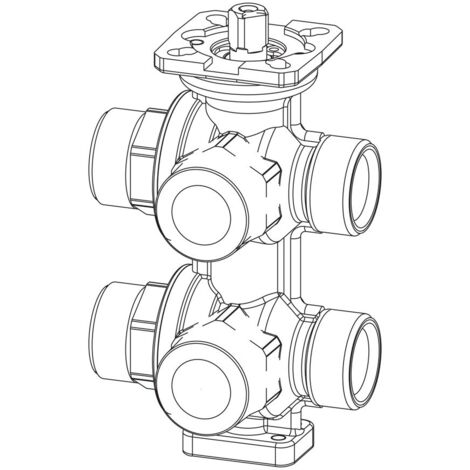

IMI Heimeier TA 6-Wege-Ventil DZR, gelbes Gehäuse DN 15, flach dichtend

IMI TA 6-Wege-Ventil DZR, DN 15, flach dichtend, Gelb

Der IMI Heimeier TA 6-Wege-Ventil DZR mit gelbem Gehäuse in DN 15 und flach dichtender Ausführung ist eine zentrale Komponente für Heizungs- und Kühlungsanlagen. Es ermöglicht die präzise Einstellung unterschiedlicher Regelparameter für einen gemeinsamen Verbraucher. In Kombination mit einem TA-Modulator und den TA-Slider Modellen 160 CO, 160 KNX R24, 160 BACnet/Modbus CO oder 160 Plus lassen sich die erforderlichen Maximaldurchflüsse für Heizen und Kühlen automatisch anpassen. Das Ventil ist für eine Druckklasse von PN 16 ausgelegt, bietet einen maximalen Differenzdruck von 200 kPa und ist für Betriebstemperaturen von -10 °C bis 120 °C geeignet.

Wie unterstützt das IMI TA 6-Wege-Ventil die Anlagenregelung?

Das 6-Wege-Ventil von IMI TA ist speziell für Heizungs- und Kühlungsanlagen konzipiert, die einen gemeinsamen Verbraucher nutzen und unterschiedliche Regelparameter erfordern. Es ermöglicht eine flexible Anpassung der Einstellungen. Durch die Integration mit einem TA-Modulator und den kompatiblen TA-Slider Modellen 160 CO, 160 KNX R24, 160 BACnet/Modbus CO oder 160 Plus können die Maximaldurchflüsse für Heizen und Kühlen automatisch und bedarfsgerecht angepasst werden. Die Charakteristik des Ventils ist linear und es ist am besten für die on/off Regelung geeignet.

Welche technischen Spezifikationen zeichnen das Ventil aus?

Das Ventil ist für eine Druckklasse von PN 16 ausgelegt und hält einem maximalen Differenzdruck von 200 kPa stand. Der Betriebstemperaturbereich erstreckt sich von -10 °C bis 120 °C. Als Medien sind Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische mit einem Anteil von 0 bis 57% zugelassen. Die Leckrate entspricht Level A gemäß EN 12266-1/12 - P12. Der Kvs-Wert beträgt 1,25.

Aus welchen Materialien besteht das Ventil und welche Anschlüsse sind vorhanden?

Das Ventilgehäuse, die Kugeln und die Spindeln sind aus Messing gefertigt, wobei Spindeln und Kugeln zusätzlich verchromt sind. Die Sitze bestehen aus PTFE und die O-Ringe aus EPDM (Perox). Die Anschlüsse sind als Außengewinde nach ISO 228 ausgeführt und flach dichtend. Für den Anschluss eines Stellantriebs sind die Typen F03 und F04 gemäß EN ISO 5211 vorgesehen, mit einem Drehwinkel von 90 Grad. Geeignete Stellantriebe sind TA-M106 und TA-MC106Y.

Technische Daten

• DN: 15
• Ausführung: DZR Version, gelbes Gehäuse, flach dichtend
• Druckklasse: PN 16
• Max. Differenzdruck: 200 kPa
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Medien: Wasser oder neutrale Flüssigkeiten, Wasser-Glykol-Gemische (0-57%)
• Leckrate: Level A (EN 12266-1/12 - P12)
• Charakteristik: Linear
• Kvs: 1,25
• Drehwinkel: 90 Grad

Das IMI TA 6-Wege-Ventil DZR in DN 15 mit gelbem Gehäuse bietet eine präzise und flexible Regelung für Heiz- und Kühlsysteme mit einem gemeinsamen Verbraucher. Mit einer Druckklasse von PN 16, einem maximalen Differenzdruck von 200 kPa und einem Kvs-Wert von 1,25 ist es eine zuverlässige Komponente für die effiziente Steuerung von Durchflüssen. Die robuste Messingkonstruktion und die Eignung für Temperaturen von -10 °C bis 120 °C ermöglichen eine vielseitige Einsetzbarkeit in verschiedenen Anlagenkonfigurationen.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32203130402
