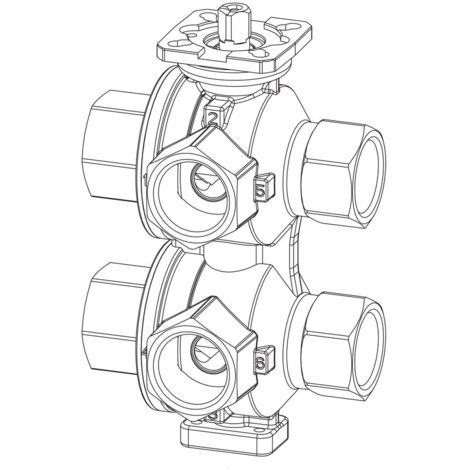

IMI Heimeier TA 6-Wege-Ventil Innengewinde DN 20

IMI TA 6-Wege-Ventil Innengewinde, DN 20, PN 16, Kvs 4m3/h, Messing, verchromt

Das IMI Heimeier TA 6-Wege-Ventil mit Innengewinde DN 20 ist eine zentrale Komponente für Heizungs- und Kühlungsanlagen. Es ermöglicht die präzise Einstellung unterschiedlicher Regelparameter für einen gemeinsamen Verbraucher. In Kombination mit einem TA-Modulator und passenden TA-Slidern (wie TA-Slider 160 CO, TA-Slider 160 KNX R24, TA-Slider 160 BACnet/Modbus CO oder TA-Slider 160 Plus) lassen sich die erforderlichen Maximaldurchflüsse für Heizen und Kühlen automatisch anpassen. Gefertigt aus verchromtem Messing und ausgelegt für eine Druckklasse PN 16 mit einem Kvs-Wert von 4,00, bietet dieses Ventil eine zuverlässige Lösung für die Anlagensteuerung.

Wie optimiert das IMI TA 6-Wege-Ventil die Anlagensteuerung?

Das IMI TA 6-Wege-Ventil ermöglicht unterschiedliche Einstellungen der Regelparameter in Heizungs- und Kühlungsanlagen, die einen gemeinsamen Verbraucher nutzen. Durch die Kombination mit einem TA-Modulator und den entsprechenden TA-Slidern können die erforderlichen Maximaldurchflüsse für Heizen und Kühlen automatisch angepasst werden. Dies trägt zur Optimierung der Effizienz und Steuerung der gesamten Anlage bei.

Welche technischen Kennwerte sind für den Betrieb relevant?

Das Ventil ist für eine Druckklasse PN 16 ausgelegt und verträgt einen maximalen Differenzdruck von 200 kPa. Der Betriebstemperaturbereich liegt zwischen -10 °C und 120 °C. Als Medien sind Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische mit einem Anteil von 0-57% vorgesehen. Die Leckrate entspricht Level A (EN 12266-1/12 - P12), und die Charakteristik ist linear, wodurch es besonders für die On/Off-Regelung geeignet ist.

Aus welchen Materialien besteht das Ventil und welche Anschlüsse sind verfügbar?

Das Ventilgehäuse, die Kugeln und Spindeln sind aus verchromtem Messing gefertigt. Die Sitze bestehen aus PTFE und die O-Ringe aus EPDM (Perox). Die Anschlüsse sind als Innengewinde nach ISO 228 ausgeführt und flach dichtend. Für den Anschluss eines Stellantriebs ist eine Schnittstelle nach F03 und F04 entsprechend EN ISO 5211 vorhanden, mit einem Drehwinkel von 90 Grad. Das Ventil ist für die Stellantriebe TA-M106 und TA-MC106Y geeignet.

Technische Daten

• Nenndurchmesser: DN 20 (3/4 Zoll)
• Anschlüsse: Innengewinde
• Druckklasse: PN 16
• Kvs-Wert: 4,00
• Max. Differenzdruck: 200 kPa
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Werkstoff Gehäuse: Messing
• Oberflächenschutz: verchromt
• Leckrate: Level A (EN 12266-1/12 - P12)

Das IMI Heimeier TA 6-Wege-Ventil bietet eine präzise und zuverlässige Lösung für die Regelung von Heiz- und Kühlsystemen. Mit seinem Innengewinde DN 20, der Druckklasse PN 16 und einem Kvs-Wert von 4,00 ermöglicht es eine effiziente Steuerung der Durchflüsse. Die robuste Konstruktion aus verchromtem Messing und der weite Temperaturbereich von -10 °C bis 120 °C ermöglichen eine hohe Langlebigkeit und Anpassungsfähigkeit in verschiedenen Anlagenkonfigurationen.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32203130504
• Oberflächenschutz: verchromt
• Werkstoff des Gehäuses: Messing
• Kvs-Wert 1: 4
• Druckstufe Artikel: PN 16
• Eingebautes Überdruckventil: nein
• Anschlüsse: Innengewinde
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: 3/4 Zoll (20)
• Max. Differenzdruck in geöffneter Stellung: 200
• Mit Kopfflansch Direct-Mount nach ISO 5211: ja
• Oberflächenschutz: verchromt
• Werkstoff des Gehäuses: Messing
• Kvs-Wert 1: 4
• Druckstufe Artikel: PN 16
• Eingebautes Überdruckventil: nein
• Anschlüsse: Innengewinde
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: 3/4 Zoll (20)
• Max. Differenzdruck in geöffneter Stellung: 200
• Mit Kopfflansch Direct-Mount nach ISO 5211: ja
