IMI Heimeier TA 6-Wege-Ventil Standard, verchromt DN 15, Eurokonus

Name: IMI Heimeier TA 6-Wege-Ventil Standard, verchromt DN 15, Eurokonus
Brand: HEIMEIER
SKU: 32220313001
Price: 200.5 EUR
Availability: InStock

Ähnliches Produkt geliefert von

Elektrischer Stellantrieb für Thermomix-Ventile mit Innengewinde

169,56 €

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

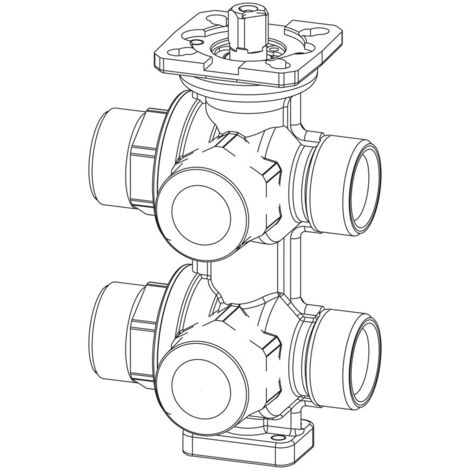

IMI TA 6-Wege-Ventil Standard, DN 15, PN 16, Eurokonus, Kvs 1,25m3/h, Messing, verchromt

Das IMI TA 6-Wege-Ventil Standard, verchromt DN 15, Eurokonus, ist eine zentrale Komponente für die präzise Regelung in Heizungs- und Kühlungsanlagen. Es ermöglicht unterschiedliche Einstellungen der Regelparameter bei einem gemeinsamen Verbraucher und passt in Verbindung mit kompatiblen Stellantrieben die erforderlichen Maximaldurchflüsse für Heizen und Kühlen automatisch an.

Wie unterstützt das IMI TA 6-Wege-Ventil die Regelung in Heiz- und Kühlsystemen?

Das IMI TA 6-Wege-Ventil ist darauf ausgelegt, unterschiedliche Einstellungen der Regelparameter in Heizungs- und Kühlungsanlagen zu ermöglichen, die einen gemeinsamen Verbraucher nutzen. Durch seine Konstruktion kann es die komplexen Anforderungen an die Durchflussregelung effizient steuern. In Kombination mit dem TA-Modulator und den TA-Slider 160 Serien (CO, KNX R24, BACnet/Modbus CO oder Plus) lassen sich die benötigten Maximaldurchflüsse für Heiz- und Kühlbetrieb automatisch und präzise anpassen.

Welche technischen Eigenschaften zeichnen das IMI TA 6-Wege-Ventil aus?

Dieses 6-Wege-Ventil ist für eine Druckklasse von PN 16 ausgelegt und widersteht einem maximalen Differenzdruck von 200 kPa. Der Betriebstemperaturbereich erstreckt sich von -10 °C bis 120 °C, was den Einsatz in vielfältigen Systemen ermöglicht. Als Medien sind Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische mit einem Anteil von 0 bis 57% geeignet. Die Leckrate entspricht Level A gemäß EN 12266-1/12 - P12, was eine hohe Dichtheit sicherstellt. Mit seiner linearen Charakteristik ist das Ventil besonders geeignet für die on/off Regelung. Ein Volldurchgang ist gegeben und der Kvs-Wert beträgt 1,25.

Aus welchen Materialien besteht das IMI TA 6-Wege-Ventil und wie sind die Anschlüsse ausgeführt?

Das Ventilgehäuse, die Kugeln und die Spindeln des IMI TA 6-Wege-Ventils bestehen aus Messing und sind verchromt, was für Langlebigkeit und Korrosionsbeständigkeit sorgt. Die Sitze sind aus PTFE gefertigt, während die O-Ringe und Dichtungen aus EPDM (Ethylen-Propylen-Dien-Kautschuk) bestehen. Die Anschlüsse sind als Außengewinde nach ISO 228 mit Eurokonus ausgeführt und haben einen Nenndurchmesser von DN 15. Für die Anbindung von Stellantrieben sind Anschlüsse gemäß F03 und F04 nach EN ISO 5211 vorhanden, mit einem Drehwinkel von 90 Grad. Das Ventil ist für die Stellantriebe TA-M106 und TA-MC106Y geeignet. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

Ventiltyp: TA-6-Wege-Ventil
Ausführung: DN 15 Standard, verchromt, Eurokonus
Druckklasse: PN 16
Max. Differenzdruck: 200 kPa
Max. Betriebstemperatur: 120 °C
Min. Betriebstemperatur: -10 °C
Kvs-Wert: 1,25
Drehwinkel: 90 Grad
Werkstoff Gehäuse: Messing, verchromt
Material Kugeldichtung: PTFE
Material Dichtung: EPDM

Das IMI TA 6-Wege-Ventil bietet eine robuste und präzise Lösung für die Durchflussregelung in komplexen Heiz- und Kühlsystemen. Gefertigt aus verchromtem Messing mit PTFE- und EPDM-Dichtungen, bietet es Langlebigkeit und Zuverlässigkeit. Mit einer Druckklasse von PN 16, einem Nenndurchmesser von DN 15 und einem Kvs-Wert von 1,25 ist es optimal für Anwendungen geeignet, die eine flexible und automatische Anpassung der Regelparameter erfordern.
