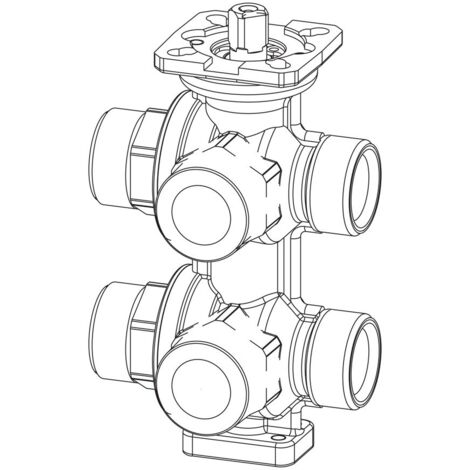

IMI Heimeier TA 6-Wege-Ventil Standard, verchromt DN 15, flach dichtend

Name: IMI Heimeier TA 6-Wege-Ventil Standard, verchromt DN 15, flach dichtend
Brand: HEIMEIER
SKU: 32220313000
Price: 200.5 EUR
Availability: InStock

Ähnliches Produkt geliefert von

Elektrischer Stellantrieb für Thermomix-Ventile mit Innengewinde

169,56 €

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

IMI TA 6-Wege-Ventil Standard, DN 15, PN 16, flach dichtend, Kvs 1,25m3/h, Messing, verchromt

Das IMI TA 6-Wege-Ventil Standard ist ein verchromtes, flach dichtendes Ventil in DN 15 für Heizungs- und Kühlungsanlagen mit einem gemeinsamen Verbraucher. Es ermöglicht unterschiedliche Einstellungen der Regelparameter und ist für einen Betriebsdruck von PN 16 ausgelegt. In Kombination mit TA-Modulator und TA-Slider 160 CO, TA-Slider 160 KNX R24, TA-Slider 160 BACnet/Modbus CO oder TA-Slider 160 Plus können die erforderlichen Maximaldurchflüsse für Heizen und Kühlen automatisch angepasst werden.

Wie unterstützt das 6-Wege-Ventil die Anlagenregelung?

Das IMI TA 6-Wege-Ventil ermöglicht die präzise Einstellung unterschiedlicher Regelparameter in Heizungs- und Kühlungsanlagen, die einen gemeinsamen Verbraucher nutzen. Durch die Kombination mit einem TA-Modulator und TA-Slider 160 CO, TA-Slider 160 KNX R24, TA-Slider 160 BACnet/Modbus CO oder TA-Slider 160 Plus lassen sich die erforderlichen Maximaldurchflüsse für Heizen und Kühlen automatisch anpassen. Dies trägt zu einer effizienten und bedarfsgerechten Steuerung bei.

Welche technischen Spezifikationen zeichnen das Ventil aus?

Das Ventil ist für eine Druckklasse PN 16 und einen maximalen Differenzdruck von 200 kPa ausgelegt. Es arbeitet zuverlässig in einem Temperaturbereich von -10 °C bis 120 °C. Als Medien können Wasser oder neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische mit einem Anteil von bis zu 57% verwendet werden. Die Leckrate entspricht Level A gemäß EN 12266-1/12 - P12, was eine hohe Dichtigkeit bietet. Die lineare Charakteristik macht es besonders geeignet für die On/Off-Regelung.

Aus welchen Materialien besteht das IMI TA 6-Wege-Ventil?

Das Ventilgehäuse, die Kugeln und die Spindeln sind aus Messing gefertigt und verchromt, was zu einer hohen Korrosionsbeständigkeit und Langlebigkeit beiträgt. Die Sitze bestehen aus Polytetrafluorethylen (PTFE) und die O-Ringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Diese Materialkombination ermöglicht eine zuverlässige Abdichtung und Beständigkeit gegenüber den genannten Medien. Die Werkstoffgüte des Gehäuses ist Messing, entzinkungsbeständig (DZR).

Welche Anschlussmöglichkeiten und Kompatibilitäten bietet das Ventil?

Die Anschlüsse des Ventils sind als Außengewinde nach ISO 228 ausgeführt und flach dichtend. Beide Anschlüsse haben einen Nenndurchmesser von DN 15. Für die Ansteuerung ist ein Anschluss für Stellantriebe der Typen F03 und F04 gemäß EN ISO 5211 vorhanden. Der Drehwinkel beträgt 90 Grad. Das Ventil ist für den Einsatz mit TA-M106 und TA-MC106Y Stellantrieben geeignet und wird über einen Elektromotor bedient.

Technische Daten

Druckklasse: PN 16
Max. Differenzdruck: 200 kPa
Max. Betriebstemperatur: 120 °C
Min. Betriebstemperatur: -10 °C
Medien: Wasser oder neutrale Flüssigkeiten; Wasser-Glykol-Gemische (0-57%)
Leckrate: Level A (EN 12266-1/12 - P12)
Charakteristik: linear
Kvs-Wert: 1,25 m³/h
Drehwinkel: 90 Grad
Nenndurchmesser: DN 15

Das IMI TA 6-Wege-Ventil Standard DN 15 bietet eine robuste und präzise Lösung für die Regelung von Heiz- und Kühlsystemen. Mit seiner PN 16 Druckklasse, einem Kvs-Wert von 1,25 m³/h und einem breiten Betriebstemperaturbereich von -10 °C bis 120 °C ist es vielseitig einsetzbar. Die hochwertige Verarbeitung aus verchromtem Messing und die flach dichtenden Außengewinde nach ISO 228 ermöglichen eine langlebige und zuverlässige Funktion.
