Allgemeine Beschreibung

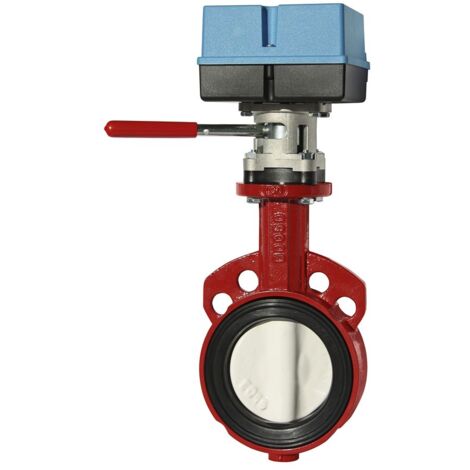

Die IMI TA Absperrklappe mit Stellantrieb BR12WT DN 32 ist eine Zwischenflanschklappe, die für HLK-Systeme, Sanitär- und Industrieanlagen konzipiert ist. Sie ermöglicht das Absperren oder Regeln von Durchflüssen in offenen oder geschlossenen Systemen. Die Klappe ist einfach zu montieren und verfügt über Befestigungsaugen sowie eine Anzeige der Drehrichtung.Technische daten
- Nenndurchmesser: DN 32
- Max. Betriebstemperatur: 110 °C
- Min. Betriebstemperatur: -10 °C
- Dimension: DN 32
- Nenndruck: PN 6 - PN 16
- Material Gehäuse: Gusseisen GG 25
- Material Klappenblatt: Edelstahl 1.4408
- Spindelmaterial: CrNi-Stahl 1.4405
- Spindeldichtung: EPDM
- Oberflächenbehandlung: Rote Polyester Pulverbeschichtung
- Laufzeit bei 50 Hz/90 Grad: 130 s
- Drehmoment: 35 Nm
- Betriebsspannung: 230 VAC +6% -10%
- Frequenz: 50/60 Hz +/-5%
- Leistungsaufnahme: 6,5 VA
- Stellsignal: 3-punkt
- Leckrate nach EN 1349: Sitzleckage VI G1 (dichtschließend)
Kompatibilität und Zubehör
- Anschluss für Stellantriebe: F05/F07 entsprechend EN ISO 5211
