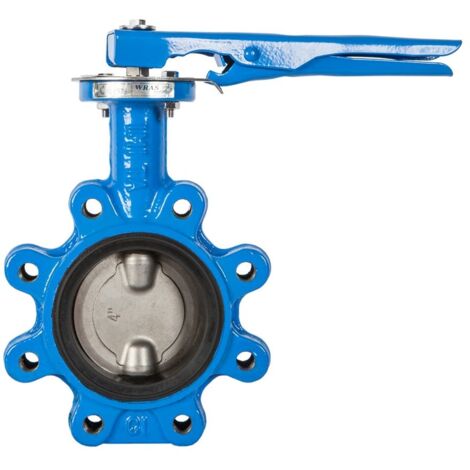

IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 100, Anflanschklappe

IMI TA Absperrklappe TA-BTV, DN 100 Nenndruck PN 16, Anflanschklappe

Die IMI TA Absperrklappe TA-BTV, DN 100 und PN 16, ist eine robuste Anflanschklappe für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen. Sie eignet sich für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische und ist für Betriebstemperaturen von -10 °C bis 120 °C ausgelegt.

Für welche Systeme ist die IMI TA Absperrklappe TA-BTV geeignet?

Die IMI TA Absperrklappe TA-BTV ist speziell für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen konzipiert. Sie ist für die Förderung von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen ausgelegt. Der breite Betriebstemperaturbereich von -10 °C bis 120 °C macht sie vielseitig einsetzbar in verschiedenen Anlagenkonfigurationen.

Welche Materialien und Komponenten zeichnen die Absperrklappe aus?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040, was für Stabilität und Langlebigkeit sorgt. Die Welle ist aus Edelstahl BS970 420S37 gefertigt und die Scheibe aus Edelstahl BS970 304S15. Eine Buchse aus PTFE und eine Dichtmanschette sowie O-Ring aus EPDM stellen die Abdichtung sicher. Der Hebel zur Bedienung ist aus gepresstem Stahl gefertigt. Die Absperrklappe ist zudem mit einem blauen Oberflächenschutz in RAL5015 beschichtet.

Wie erfolgt die Installation und Bedienung der Absperrklappe?

Die IMI TA Absperrklappe TA-BTV ist als Anflanschklappe (Fully lugged) für den Einbau zwischen Flanschen nach EN 1092-2 vorgesehen. Die Bedienung erfolgt über einen Handgriff. Für die Installation und den Betrieb der Absperrklappe ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 100
• Nenndruck: PN 16
• Typ: Anflanschklappe (Fully lugged)
• Kvs-Wert: 926
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Werkstoff Gehäuses: Gusseisen EN-JL 1040
• Dichtung: EPDM
• Bedienung: Handgriff
• Baulänge: 51,5

Die IMI TA Absperrklappe TA-BTV in der Ausführung DN 100 und PN 16 bietet eine zuverlässige Lösung für die Absperrung von Medien in Heizungs-, Kälte- und Brauchwassersystemen. Ihre robuste Konstruktion aus Gusseisen und Edelstahl, kombiniert mit einer EPDM-Dichtung, ermöglicht den Einsatz in einem Temperaturbereich von -10 °C bis 120 °C. Der hohe Kvs-Wert von 926 unterstreicht die Leistungsfähigkeit dieser Anflanschklappe.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450037290
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 16
• Baulänge: 51,5
• Rohraußendurchmesser alle Anschlüsse: 102
• Druckstufe Flansch: PN 16
• Bedienhöhe: 310
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 100
• Gastec QA Prüfung: nein
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 16
• Baulänge: 51,5
• Rohraußendurchmesser alle Anschlüsse: 102
• Druckstufe Flansch: PN 16
• Bedienhöhe: 310
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 100
• Gastec QA Prüfung: nein
