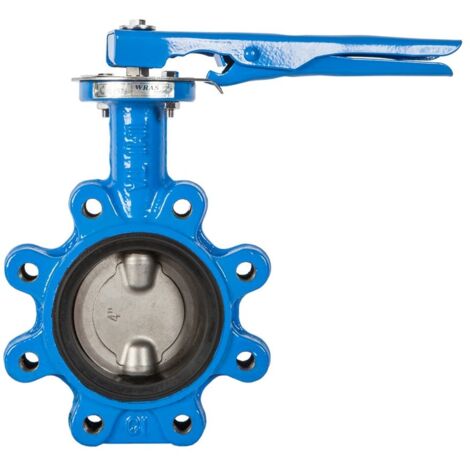

IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 50, Anflanschklappe

IMI TA Absperrklappe TA-BTV, DN 50 Nenndruck PN 16, Anflanschklappe

Die IMI TA Absperrklappe TA-BTV ist eine robuste Anflanschklappe, die speziell für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen entwickelt wurde. Mit einem Nenndurchmesser von DN 50 und einem Nenndruck von PN 16 eignet sie sich ideal für die Regelung von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen. Die Klappe zeichnet sich durch ihre hochwertige Materialauswahl und einfache Installation aus.

Für welche Systeme ist die Absperrklappe TA-BTV geeignet?

Die IMI TA Absperrklappe TA-BTV ist vielseitig einsetzbar in Heizungs-, Kälte- und Brauchwassersystemen. Sie ist für den sicheren Transport von Wasser, neutralen Flüssigkeiten sowie Wasser-Glykol-Gemischen konzipiert. Dieses Modell ist für einen Nenndurchmesser von DN 50 und einen Nenndruck von PN 16 ausgelegt.

Welche Materialien sorgen für die Langlebigkeit der Absperrklappe?

Das Gehäuse der Absperrklappe besteht aus robustem Gusseisen EN-JL 1040 und ist in der Farbe Blau (RAL5015) beschichtet. Die Welle ist aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15 gefertigt. Eine Buchse aus PTFE sowie eine Dichtmanschette und ein O-Ring aus EPDM (Ethylen-Propylen-Dien-Kautschuk) sorgen für eine zuverlässige Abdichtung. Die Bedienung erfolgt über einen Hebel aus gepresstem Stahl.

Wie erfolgt die Installation und welche Temperaturbereiche werden abgedeckt?

Die IMI TA Absperrklappe TA-BTV ist als Anflanschklappe (Fully lugged) für den Einbau zwischen Flanschen nach EN 1092-2 konzipiert. Für die Montage ist kein Spezialwerkzeug erforderlich. Die Absperrklappe ist für einen weiten Betriebstemperaturbereich von -10 °C bis 120 °C ausgelegt.

Technische Daten

• Nenndurchmesser: DN 50
• Nenndruck: PN 16
• Kvs-Wert: 118
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Baulänge: 43
• Rohraußendurchmesser alle Anschlüsse: 57
• Länge Bedienungselement: 260
• Bedienhöhe: 238
• Werkstoff Gehäuse: Gusseisen EN-JL 1040

Die IMI TA Absperrklappe TA-BTV in DN 50 und PN 16 bietet eine zuverlässige und langlebige Lösung für die präzise Regelung von Flüssigkeitsströmen. Ihre robuste Konstruktion aus Gusseisen und Edelstahl, kombiniert mit einer EPDM-Dichtung, ermöglicht einen sicheren Betrieb in einem Temperaturbereich von -10 °C bis 120 °C. Mit einem Kvs-Wert von 118 ist sie eine effiziente Komponente für Heizungs-, Kälte- und Brauchwassersysteme.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450037250
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 16
• Baulänge: 43
• Rohraußendurchmesser alle Anschlüsse: 57
• Druckstufe Flansch: PN 16
• Bedienhöhe: 238
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 50
• Gastec QA Prüfung: nein
