IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 50, Zwischenflanschklappe, Getriebe

IMI TA Absperrklappe TA-BTV, DN 50 Nenndruck PN 16, Zwischenflanschklappe, mit Getriebe

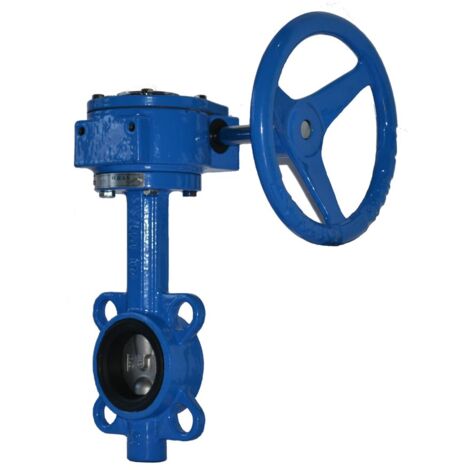

Die IMI TA Absperrklappe TA-BTV ist eine robuste Zwischenflanschklappe mit Getriebe, konzipiert für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen. Mit einem Nenndurchmesser von DN 50 und einer Druckstufe von PN 16 eignet sie sich für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische und ist für den Einbau zwischen Flanschen nach EN 1092-2 vorgesehen.

Für welche Systeme und Medien ist die TA-BTV Absperrklappe geeignet?

Die TA-BTV Absperrklappe von IMI TA ist speziell für die Regelung von Medienströmen in Heizungs-, Kälte- und Brauchwassersystemen ausgelegt. Sie kann mit Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen betrieben werden. Die maximale Betriebstemperatur beträgt 120 °C und die minimale Betriebstemperatur liegt bei -10 °C. Der Nenndruck ist mit PN 16 angegeben.

Welche Materialien und Bauweise zeichnen die Absperrklappe aus?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040. Die Welle ist aus Edelstahl BS970 420S37 gefertigt, während die Scheibe aus Edelstahl BS970 304S15 besteht. Eine Buchse aus PTFE und eine Dichtmanschette sowie ein O-Ring aus EPDM sorgen für zuverlässige Abdichtung. Das Handrad ist aus Grauguss gefertigt. Die Klappe ist in der Farbe Blau RAL5015 beschichtet und als Zwischenflanschklappe (Wafer) mit Getriebe ausgeführt.

Wie erfolgt die Installation und Bedienung?

Die Zwischenflanschklappe ist für den Einbau zwischen Flanschen nach EN 1092-2 konzipiert. Die Bedienung erfolgt über ein Handrad. Für die Installation ist kein Spezialwerkzeug erforderlich. Relevante Abmessungen sind eine Baulänge von 43, ein Rohraußendurchmesser aller Anschlüsse von 57, eine Bedienhöhe von 274 und ein Handrad-Durchmesser von 186. Der Kvs-Wert beträgt 118.

Technische Daten

• Nenndurchmesser: DN 50
• Nenndruck: PN 16
• Kvs-Wert: 118
• Mediumtemperatur (Dauerbetrieb): -10 bis 120 °C
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Dichtung: EPDM
• Bedienung: Handrad
• Baulänge: 43
• Rohraußendurchmesser alle Anschlüsse: 57
• Bedienhöhe: 274

Die IMI TA Absperrklappe TA-BTV in DN 50 und PN 16 bietet eine zuverlässige Lösung für die Regelung von Medienströmen in Heizungs-, Kälte- und Brauchwassersystemen. Mit ihrem robusten Gehäuse aus Gusseisen EN-JL 1040 und der EPDM-Dichtung ist sie für einen breiten Temperaturbereich von -10 bis 120 °C ausgelegt und überzeugt durch einfache Installation und Handhabung mittels Handrad.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450138250
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 186
• Druckstufe Artikel: PN 16
• Baulänge: 43
• Rohraußendurchmesser alle Anschlüsse: 57
• Druckstufe Flansch: PN 16
• Bedienhöhe: 274
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 50
• Gastec QA Prüfung: nein
