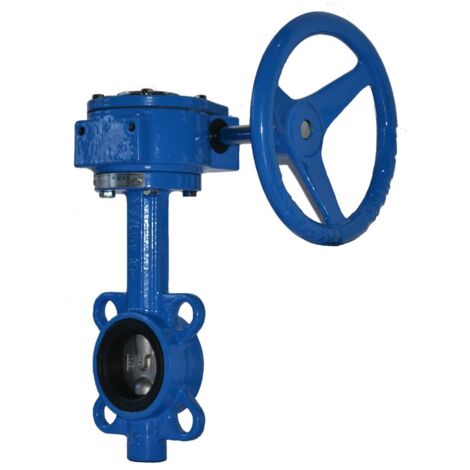

IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 600, Zwischenflanschklappe, Getriebe

IMI TA Absperrklappe TA-BTV, DN 600 Nenndruck PN 16, Zwischenflanschklappe, mit Getriebe

Die IMI TA Absperrklappe TA-BTV ist eine Zwischenflanschklappe mit Getriebe, konzipiert für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen. Mit einem Nenndurchmesser von DN 600 und einem Nenndruck von PN 16 eignet sie sich für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische.

Für welche Systeme ist die IMI TA Absperrklappe TA-BTV geeignet?

Die Absperrklappe TA-BTV von IMI TA ist vielseitig einsetzbar in Heizungs-, Kälte- und Brauchwassersystemen. Sie ist für den Transport von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen geeignet. Die Klappe ist für einen Nenndruck von PN 16 ausgelegt.

Welche Materialien und Konstruktionsmerkmale zeichnen die Absperrklappe aus?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040. Die Welle ist aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15 gefertigt. Eine Buchse aus PTFE sowie eine Dichtmanschette und ein O-Ring aus EPDM dienen der Abdichtung. Die Bedienung erfolgt über ein Handrad aus Grauguss. Die Klappe ist in der Farbe Blau (RAL5015) gehalten und verfügt über einen beschichteten Oberflächenschutz.

Wie wird die Absperrklappe installiert und welche Betriebsparameter gelten?

Die IMI TA Absperrklappe TA-BTV ist für den Einbau zwischen Flanschen nach EN 1092-2 konzipiert. Für die Installation ist kein Spezialwerkzeug erforderlich. Die maximale Betriebstemperatur beträgt 120 °C und die minimale Betriebstemperatur -10 °C. Die Baulänge liegt bei 154, der Rohraußendurchmesser aller Anschlüsse bei 601 und die Bedienhöhe bei 1068. Das Handrad hat einen Durchmesser von 387.

Technische Daten

• Nenndurchmesser: DN 600
• Nenndruck: PN 16
• Kvs-Wert: 31780
• Mediumtemperatur (Dauerbetrieb): -10 bis 120 °C
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Werkstoff Welle: Edelstahl BS970 420S37
• Werkstoff Scheibe: Edelstahl BS970 304S15
• Dichtung: EPDM
• Baulänge: 154
• Bedienhöhe: 1068

Die IMI TA Absperrklappe TA-BTV DN 600 mit Getriebe ist eine zuverlässige Zwischenflanschklappe für Heizungs-, Kälte- und Brauchwassersysteme. Ihre robuste Konstruktion aus Gusseisen und Edelstahl, kombiniert mit einer EPDM-Dichtung, ermöglicht einen Betrieb im Temperaturbereich von -10 °C bis 120 °C bei einem Nenndruck von PN 16. Sie stellt eine langlebige Komponente für anspruchsvolle Anwendungen dar.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450138200
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 387
• Druckstufe Artikel: PN 16
• Baulänge: 154
• Rohraußendurchmesser alle Anschlüsse: 601
• Druckstufe Flansch: PN 16
• Bedienhöhe: 1068
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 600
• Gastec QA Prüfung: nein
