IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 80, Zwischenflanschklappe, Getriebe

Name: IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 80, Zwischenflanschklappe, Getriebe
Brand: HEIMEIER
SKU: 42450138280
Price: 214.4 EUR
Availability: InStock

Ähnliches Produkt geliefert von

Robocal PR Automatischer Schwimmerkondensatableiter

16,92 €

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

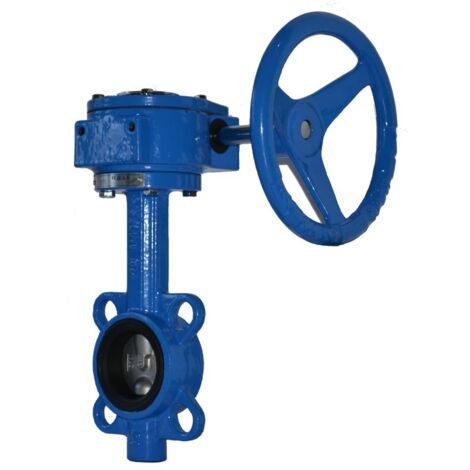

IMI TA Absperrklappe TA-BTV, DN 80 Nenndruck PN 16, Zwischenflanschklappe, mit Getriebe

Die IMI TA Absperrklappe TA-BTV ist eine robuste Zwischenflanschklappe mit Getriebe, konzipiert für Heizungs-, Kälte- und Brauchwassersysteme. Sie eignet sich für Wasser, neutrale Flüssigkeiten und Wasser-Glykol-Gemische. Mit einem Nenndurchmesser von DN 80 und einem Nenndruck von PN 16 ist sie eine zuverlässige Komponente für vielfältige Anwendungen.

Für welche Medien und Einsatzbereiche ist die IMI TA Absperrklappe TA-BTV geeignet?

Die TA Absperrklappe TA-BTV ist für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen vorgesehen. Sie ist zugelassen für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 120 °C.

Welche Materialien und Bauweise zeichnen die Absperrklappe aus?

Das Gehäuse der Zwischenflanschklappe besteht aus Gusseisen (EN-JL 1040). Die Welle ist aus Edelstahl (BS970 420S37) und die Scheibe aus Edelstahl (BS970 304S15) gefertigt. Eine Buchse aus Polytetrafluorethylen (PTFE) sowie eine Dichtmanschette und ein O-Ring aus EPDM sorgen für eine zuverlässige Abdichtung. Die Absperrklappe ist für den Einbau zwischen Flanschen nach EN 1092-2 konzipiert und in der Farbe Blau (RAL5015) beschichtet.

Wie erfolgt die Bedienung und welche technischen Parameter sind relevant?

Die Bedienung der Absperrklappe erfolgt über ein Handrad aus Grauguss. Wichtige technische Parameter sind der Nenndruck PN 16, ein Kvs-Wert von 510 und eine Baulänge von 46. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

Nenndurchmesser: DN 80
Nenndruck: PN 16
Kvs-Wert: 510
Mediumtemperatur (Dauerbetrieb): -10 bis 120 °C
Werkstoff Gehäuse: Gusseisen EN-JL 1040
Werkstoff Welle: Edelstahl BS970 420S37
Werkstoff Scheibe: Edelstahl BS970 304S15
Dichtung: EPDM
Baulänge: 46
Einbau: zwischen Flanschen nach EN 1092-2

Die IMI TA Absperrklappe TA-BTV DN 80 PN 16 bietet eine zuverlässige Lösung für die Regelung von Medienströmen in Heizungs-, Kälte- und Brauchwassersystemen. Mit ihrem robusten Gusseisengehäuse, dem Nenndurchmesser DN 80 und dem Nenndruck PN 16 ist sie eine langlebige Komponente für anspruchsvolle Anwendungen in der Haustechnik. Sie ist für Betriebstemperaturen von -10 °C bis 120 °C ausgelegt und verfügt über einen Kvs-Wert von 510.
