IMI Heimeier TA Absperrklappe TA-BTV PN 25, DN 100, Anflanschklappe, Getriebe

Name: IMI Heimeier TA Absperrklappe TA-BTV PN 25, DN 100, Anflanschklappe, Getriebe
Brand: HEIMEIER
SKU: 42450127390
Price: 379.5 EUR
Availability: InStock

Ähnliches Produkt geliefert von

Robocal PR Automatischer Schwimmerkondensatableiter

16,92 €

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

IMI TA Absperrklappe TA-BTV, DN 100 Nenndruck PN 25, Anflanschklappe, mit Getriebe

Die IMI TA Absperrklappe TA-BTV ist eine robuste Anflanschklappe mit Getriebe, konzipiert für einen Nenndurchmesser von DN 100 und einen Nenndruck von PN 25. Sie eignet sich ideal für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen, wo sie Wasser, neutrale Flüssigkeiten und Wasser-Glykol-Gemische zuverlässig absperrt.

Welche Materialien und Bauweise zeichnen die TA-BTV Absperrklappe aus?

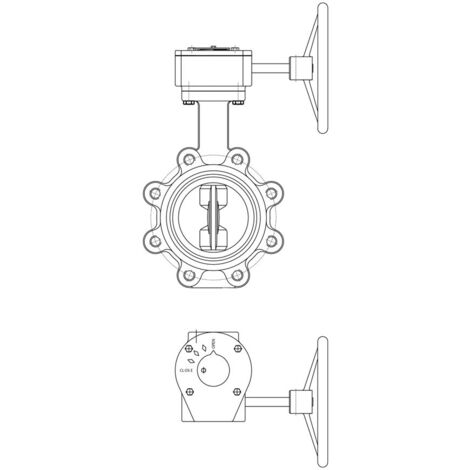

Die TA Absperrklappe TA-BTV ist als Anflanschklappe (Fully lugged) mit Getriebe ausgeführt. Das Gehäuse besteht aus Gusseisen EN-JL 1040, während die Welle aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15 gefertigt sind. Eine Buchse aus PTFE sowie eine Dichtmanschette und ein O-Ring aus EPDM sorgen für eine zuverlässige Abdichtung. Die Bedienung erfolgt über ein Handrad aus Grauguss. Die Klappe ist in der Farbe Blau (RAL5015) beschichtet.

Für welche Medien und Temperaturbereiche ist die Absperrklappe geeignet?

Diese IMI TA Absperrklappe ist für den Einsatz mit Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen in Heizungs-, Kälte- und Brauchwassersystemen konzipiert. Der Betriebstemperaturbereich erstreckt sich von -20 °C bis 120 °C. Mit einem Kvs-Wert von 926 ermöglicht sie eine effiziente Durchflussregelung.

Wie erfolgt die Installation der Anflanschklappe?

Die TA-BTV Absperrklappe ist für den Einbau zwischen Flanschen nach EN 1092-2 vorgesehen. Die Installation erfordert kein Spezialwerkzeug. Sie ist für einen Nenndruck von PN 25 ausgelegt, wobei sowohl die Druckstufe des Artikels als auch die des Flansches PN 25 beträgt.

Technische Daten

Nenndurchmesser: DN 100
Nenndruck: PN 25
Kvs-Wert: 926
Mediumtemperatur (Dauerbetrieb): -20 °C bis 120 °C
Werkstoff Gehäuse: Gusseisen EN-JL 1040
Werkstoff Welle: Edelstahl BS970 420S37
Werkstoff Scheibe: Edelstahl BS970 304S15
Dichtung: EPDM
Baulänge: 51,5
Bedienhöhe: 312,5

Die IMI TA Absperrklappe TA-BTV mit Nenndurchmesser DN 100 und Nenndruck PN 25 bietet eine zuverlässige Lösung für die Absperrung in verschiedenen Flüssigkeitssystemen. Ihre robuste Bauweise aus Gusseisen und Edelstahl sowie die EPDM-Dichtung stellen eine lange Lebensdauer sicher. Mit einem Kvs-Wert von 926 und einem breiten Temperaturbereich von -20 °C bis 120 °C ist sie vielseitig einsetzbar und für den Einbau zwischen Flanschen nach EN 1092-2 geeignet.
