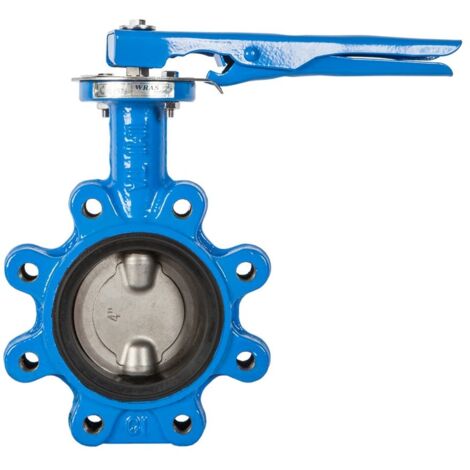

IMI Heimeier TA Absperrklappe TA-BTV PN 25, DN 250, Anflanschklappe

IMI TA Absperrklappe TA-BTV, DN 250 Nenndruck PN 25, Anflanschklappe

Die IMI TA Absperrklappe TA-BTV ist eine robuste Anflanschklappe, die speziell für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen konzipiert wurde. Mit einem Nenndurchmesser von DN 250 und einem Nenndruck von PN 25 eignet sie sich ideal für den Transport von Wasser, neutralen Flüssigkeiten sowie Wasser-Glykol-Gemischen. Die Installation erfolgt zuverlässig zwischen Flanschen nach EN 1092-2.

Welche Materialien und Konstruktionsmerkmale zeichnen die Absperrklappe aus?

Das Gehäuse der IMI TA Absperrklappe TA-BTV besteht aus hochwertigem Gusseisen EN-JL 1040, was eine hohe Langlebigkeit und Stabilität ermöglicht. Die Welle ist aus Edelstahl BS970 420S37 gefertigt und die Scheibe aus Edelstahl BS970 304S15. Eine Buchse aus Polytetrafluorethylen und eine Dichtmanschette sowie ein O-Ring aus EPDM sorgen für eine zuverlässige Abdichtung. Der Hebel zur Bedienung ist aus gepresstem Stahl gefertigt. Die Klappe ist zudem beschichtet und in der Farbe Blau RAL5015 ausgeführt.

Welche Betriebsparameter sind für die Absperrklappe relevant?

Die Absperrklappe ist für einen weiten Temperaturbereich ausgelegt, mit einer maximalen Betriebstemperatur von 120 °C und einer minimalen Betriebstemperatur von -20 °C. Sie ist für einen Nenndruck von PN 25 und einen Nenndurchmesser von DN 250 konzipiert. Der Kvs-Wert beträgt 5014, was die Durchflussleistung der Klappe kennzeichnet.

Wie erfolgt die Installation und Bedienung der Absperrklappe?

Der Einbau der IMI TA Absperrklappe TA-BTV erfolgt unkompliziert zwischen Flanschen nach EN 1092-2. Die Bedienung der Klappe erfolgt über einen Handgriff. Die Baulänge beträgt 68,5, der Rohraußendurchmesser aller Anschlüsse 251, die Länge des Bedienungselements 325 und die Bedienhöhe 504. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 250
• Nenndruck: PN 25
• Kvs-Wert: 5014
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -20 °C
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Werkstoff Welle: Edelstahl BS970 420S37
• Werkstoff Scheibe: Edelstahl BS970 304S15
• Dichtung: EPDM
• Bedienung: Handgriff

Die IMI TA Absperrklappe TA-BTV in der Ausführung DN 250 und PN 25 stellt eine effiziente und langlebige Lösung für die Regelung von Flüssigkeitsströmen in Heizungs-, Kälte- und Brauchwassersystemen dar. Ihre robuste Bauweise aus Gusseisen und Edelstahl, kombiniert mit einer EPDM-Dichtung, ermöglicht einen sicheren Betrieb im Temperaturbereich von -20 °C bis 120 °C. Mit einem Kvs-Wert von 5014 und der einfachen Handgriffbedienung ist diese Anflanschklappe eine zuverlässige Komponente für vielfältige Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450027394
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 325
• Druckstufe Artikel: PN 25
• Baulänge: 68,5
• Rohraußendurchmesser alle Anschlüsse: 251
• Druckstufe Flansch: PN 25
• Bedienhöhe: 504
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 250
• Gastec QA Prüfung: nein
