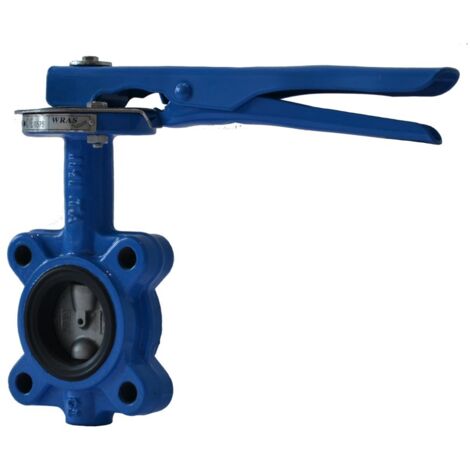

IMI Heimeier TA Absperrklappe TA-BTV PN 25, DN 250, Zwischenflanschklappe

IMI TA Absperrklappe TA-BTV, DN 250 Nenndruck PN 25, Zwischenflanschklappe

Die IMI TA Absperrklappe TA-BTV in DN 250 ist eine Zwischenflanschklappe für Heizungs-, Kälte- und Brauchwassersysteme. Sie ist für einen Nenndruck von PN 25 ausgelegt und eignet sich für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische. Die robuste Konstruktion aus Gusseisen und Edelstahl stellt eine zuverlässige Funktion in einem breiten Temperaturbereich sicher.

Für welche Systeme ist die TA-BTV geeignet?

Die TA Absperrklappe TA-BTV ist speziell für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen konzipiert. Sie kann mit Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen betrieben werden. Die Ausführung ist für Druckklasse PN 25 vorgesehen und ermöglicht eine vielseitige Integration in verschiedene Anlagenkonfigurationen.

Welche Materialien und Dichtungen werden verwendet?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040. Die Welle ist aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15 gefertigt. Eine Buchse aus PTFE sowie eine Dichtmanschette und ein O-Ring aus EPDM sorgen für eine zuverlässige Abdichtung. Der Hebel zur Bedienung ist aus gepresstem Stahl. Die Klappe ist in der Farbe blau (RAL5015) beschichtet.

Wie erfolgt die Installation und Bedienung?

Die Absperrklappe TA-BTV ist für den Einbau zwischen Flanschen nach EN 1092-2 als Zwischenflanschklappe (Wafer) vorgesehen. Die Bedienung erfolgt über einen Handgriff. Für die Installation und Wartung ist kein Spezialwerkzeug erforderlich.

Welche technischen Eigenschaften zeichnen die TA-BTV aus?

Die Absperrklappe TA-BTV ist für einen Nenndurchmesser von DN 250 und einen Nenndruck von PN 25 ausgelegt. Der Betriebstemperaturbereich liegt zwischen -20 °C und 120 °C. Ein Kvs-Wert von 5014 ermöglicht eine effiziente Durchflussregelung.

Technische Daten

• Typ: Zwischenflanschklappe
• Nenndurchmesser: DN 250
• Nenndruck: PN 25
• Kvs-Wert: 5014
• Mediumtemperatur: -20 °C bis 120 °C
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Werkstoff Welle: Edelstahl BS970 420S37
• Werkstoff Scheibe: Edelstahl BS970 304S15
• Dichtung: EPDM
• Einbau: Zwischen Flanschen nach EN 1092-2
• Farbe: blau RAL5015

Die IMI TA Absperrklappe TA-BTV in der Ausführung PN 25 und DN 250 bietet eine robuste und zuverlässige Lösung für die Absperrung in Heizungs-, Kälte- und Brauchwassersystemen. Mit ihrem Gehäuse aus Gusseisen, der EPDM-Dichtung und einem breiten Betriebstemperaturbereich von -20 °C bis 120 °C ist sie für verschiedene Medien wie Wasser und Wasser-Glykol-Gemische geeignet.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450028394
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 325
• Druckstufe Artikel: PN 25
• Baulänge: 68,5
• Rohraußendurchmesser alle Anschlüsse: 251
• Druckstufe Flansch: PN 25
• Bedienhöhe: 524
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 250
• Gastec QA Prüfung: nein
