Allgemeine Beschreibung

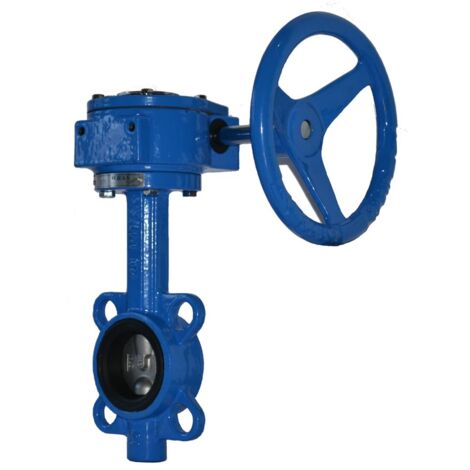

Die IMI TA Absperrklappe TA-BTV PN 25, DN 50 ist eine Zwischenflanschklappe mit Getriebe, die für Heizungs-, Kälte- und Brauchwassersysteme konzipiert wurde. Sie eignet sich für den Einsatz mit Wasser und neutralen Flüssigkeiten sowie Wasser-Glykol-Gemischen. Diese Klappe ist in Druckklassen PN 16 und PN 25 erhältlich und kann zwischen Flanschen nach EN 1092-2 installiert werden.Technische daten
- Nenndruck: PN 25
- Nenndurchmesser: DN 50
- Betriebstemperatur: max. 120 °C, min. -20 °C
- Kvs-Wert: 118
- Baulänge: 43 mm
- Rohraußendurchmesser aller Anschlüsse: 57 mm
- Bedienhöhe: 274 mm
- Durchmesser Handrad: 186 mm
Kompatibilität und Zubehör
Die Absperrklappe ist für den Einbau zwischen Flanschen nach EN 1092-2 geeignet.Weitere Informationen
- Gehäusematerial: Gusseisen (EN-JL 1040)
- Welle: Edelstahl (BS970, 420S37)
- Scheibe: Edelstahl (BS970, 304S15)
- Buchse: PTFE
- Dichtmanschette und O-Ring: EPDM
- Handrad: Grauguss
- Oberflächenschutz: beschichtet
- Gastec QA Prüfung: nein
