Allgemeine Beschreibung

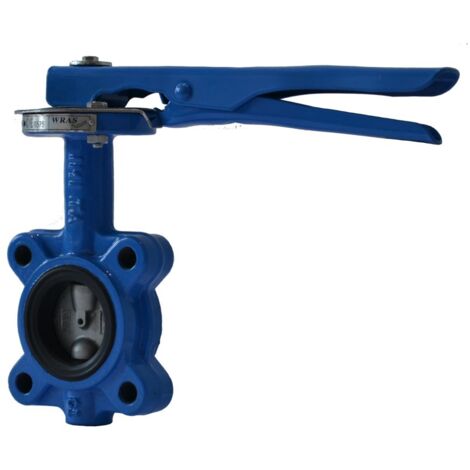

Die IMI TA Absperrklappe TA-BTV PN 25, DN 80 ist eine hochwertige Zwischenflanschklappe, die speziell für Heizungs-, Kälte- und Brauchwassersysteme entwickelt wurde. Sie eignet sich für den Einsatz mit Wasser und neutralen Flüssigkeiten sowie Wasser-Glykol-Gemischen. Diese Klappe ist in Druckklassen PN 16 und PN 25 erhältlich und bietet eine zuverlässige Absperrfunktion.Technische daten
- Nenndruck: PN 25
- Nenndurchmesser: DN 80
- Betriebstemperatur: max. 120 °C, min. -20 °C
- Kvs-Wert: 510
- Baulänge: 46 mm
- Rohraußendurchmesser aller Anschlüsse: 83 mm
- Bedienhöhe: 306 mm
- Länge Bedienungselement: 260 mm
Kompatibilität und Zubehör
- Einbau zwischen Flanschen nach EN 1092-2
Weitere Informationen
- Gehäusematerial: Gusseisen (EN-JL 1040)
- Welle: Edelstahl (BS970, 420S37)
- Scheibe: Edelstahl (BS970, 304S15)
- Buchse: PTFE
- Dichtmanschette und O-Ring: EPDM
- Hebel: gepresster Stahl
- Oberflächenschutz: beschichtet
- Gastec QA Prüfung: nein
