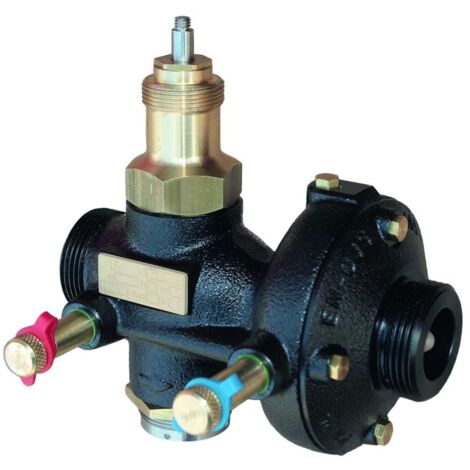

IMI Heimeier TA KTM 512 Druckbalanciertes Regelventil Durchflussregulierung, begr, Temperaturregelung DN 40/50, PN 25, Low Flow

Name: IMI Heimeier TA KTM 512 Druckbalanciertes Regelventil Durchflussregulierung, begr, Temperaturregelung DN 40/50, PN 25, Low Flow
Brand: HEIMEIER
SKU: 52796240
Price: 1601.9 EUR
Availability: InStock

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

IMI TA Druckbalanciertes Regelventil KTM 512, DN 40/50, mit Durchflussregulierung und begr. Temperaturregelung, PN 25, Low Flow

Das IMI TA Druckbalancierte Regelventil KTM 512, verfügbar in den Nennweiten DN 40/50, ist ein Hochleistungsregelventil mit Durchflussregulierung und begrenzter Temperaturregelung. Es wurde speziell für den Einsatz in Anlagen mit hohen Differenzdrücken und Temperaturen entwickelt und eignet sich optimal für die präzise Regelung von Fernheizungen und Kälteanlagen.

Wie ist das IMI TA KTM 512 konstruiert und welche Materialien werden verwendet?

Das KTM 512 verfügt über einen druckstabilisierten Regelkegel, der für eine stetige Regelung in anspruchsvollen Umgebungen optimal geeignet ist. Das Gehäuse besteht aus elektrophoretisch beschichtetem Sphäroguss EN-GJS-400 (Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)), was einen effektiven Korrosionsschutz bietet. Membrane und Dichtungen sind aus EPDM gefertigt, während der Ventilkegel wahlweise aus EPDM oder Edelstahl erhältlich ist. Das Ventil ist mit einem Messnippel ausgestattet und seine Gewinde entsprechen der Norm EN-1092-2:1997, Typ 16.

Welche Einsatzbereiche und Leistungsmerkmale bietet das Regelventil?

Dieses Hochleistungsregelventil ist für Anwendungen konzipiert, bei denen hohe Differenzdrücke und Temperaturen auftreten, wie beispielsweise in Fernheizungen und Kälteanlagen. Es bietet einen maximalen Differenzdruck von 1600 kPa (16 bar) und einen minimalen Differenzdruck von 40 kPa. Der Betriebstemperaturbereich liegt zwischen -10 °C und +120 °C. Der Nenndruck beträgt PN 25. Der einstellbare Volumenstrom reicht von 0 bis 7,6 m³/h, bei einer Hublänge von 10 mm und einer gleichprozentigen Charakteristik.

Welche Anpassungsmöglichkeiten und Installationshinweise gibt es?

Das Regelventil kann mit Adaptern für die am häufigsten vorkommenden Stellantriebe ausgestattet werden. Dabei ist der Höchsthub des Stellantriebs zu überprüfen, da ein geringerer Hub als der des Ventils den maximal erreichbaren Durchfluss einschränken würde. Für die Installation ist kein Spezialwerkzeug erforderlich. Die Art der Druckkompensation ist mechanisch.

Technische Daten

Nenndurchmesser: DN 40 / 50
Nenndruck: PN 25
Max. Differenzdruck: 1600 kPa (16 bar)
Min. Differenzdruck: 40 kPa
Betriebstemperatur: -10 °C bis +120 °C
Volumenstrom: 0 bis 7,6 m³/h
Hublänge: 10 mm
Klappencharakteristik: gleichprozentig
Werkstoff Gehäuse: Gusseisen EN-GJS-400
Art der Druckkompensation: mechanisch

Das IMI TA KTM 512 bietet eine zuverlässige Lösung für anspruchsvolle Anwendungen in Heiz- und Kühlsystemen. Mit einem Nenndruck von PN 25, einem maximalen Differenzdruck von 1600 kPa und einem Volumenstrom von bis zu 7,6 m³/h ist es für hohe Anforderungen ausgelegt und ermöglicht eine präzise und stetige Regelung in einem breiten Temperaturbereich von -10 °C bis +120 °C.
